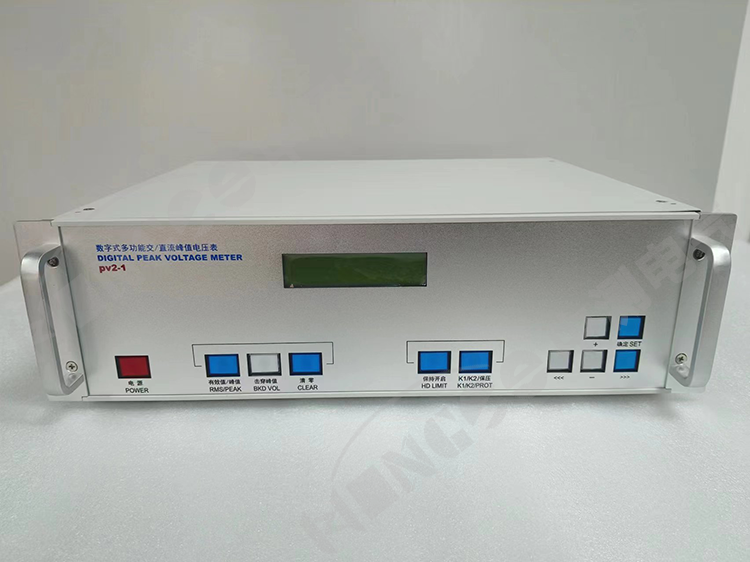

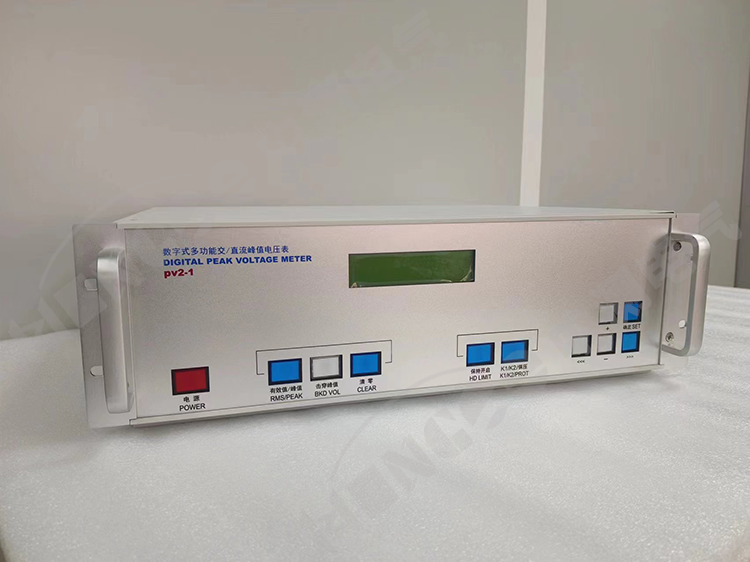

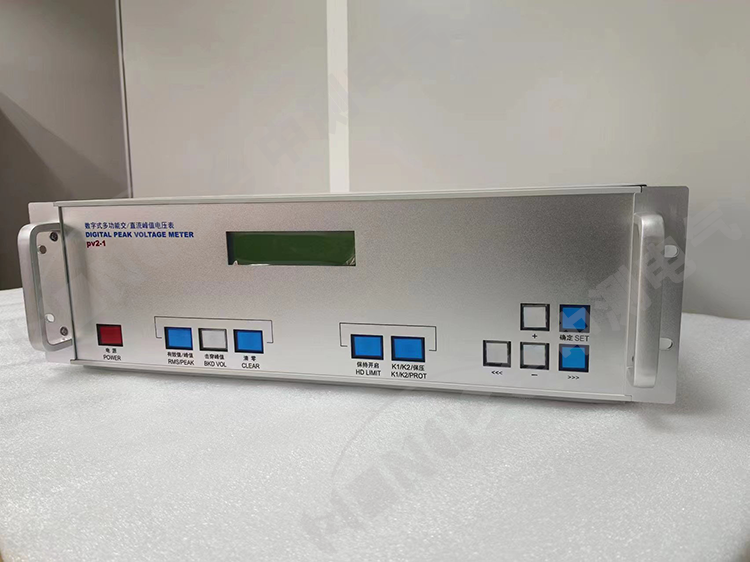

数字多功能交直流峰值电压表|武汉中测电气有限公司（公司官网：https://www.whzcdq.com/；联系电话：13659880270 杜工）：具有交直流自动分辨、信号测量、击穿峰值保持、高压越线快速保护等多种功能。
一、产品简介
数字多功能交直流峰值电压表采用DSP运算内核和数字量信号处理技术，通过实时信号波形分析，幅频计算，能准确的判断出击穿点，保持击穿时刻的最高电压值，并立即保护，同时继电器开关提供给用户一个控制信号并伴随声音报警系统。
二、产品特点
1、采用标准19寸插箱式和紧凑型材箱两种结构设计。
2、具有交直流自动分辨、信号测量、击穿峰值保持、高压越线快速保护等多种功能。
3、准确度为0.2级，在国内外同类产品中技术领先。
4、采用了先进的抗EMC设计，在各种高电场、磁场环境中长期可靠工作。
5、具备双语显示，操作界面直观易懂，简洁明了。
6、用户在没有说明书的情况下就可轻易上手操作。
三、产品参数（特殊参数可定制）
信号测量精度：0.2级(Uin>0.02V)
信号测量范围：交流 30Hz-400Hz
交流信号：AC 0-700V 有效值
直流信号：DC 0-1000V 峰值
输入阻抗：>2MΩ
过压继保接口容量：电流<1A 电压<250V
继保相应时间：<20ms
击穿保护继电器动作时间：<40ms
击穿继保接口容量：电流<1A 电压<250V
工作电源参数：220V/20VA
工作环境温度：-15℃-55℃ 不结露

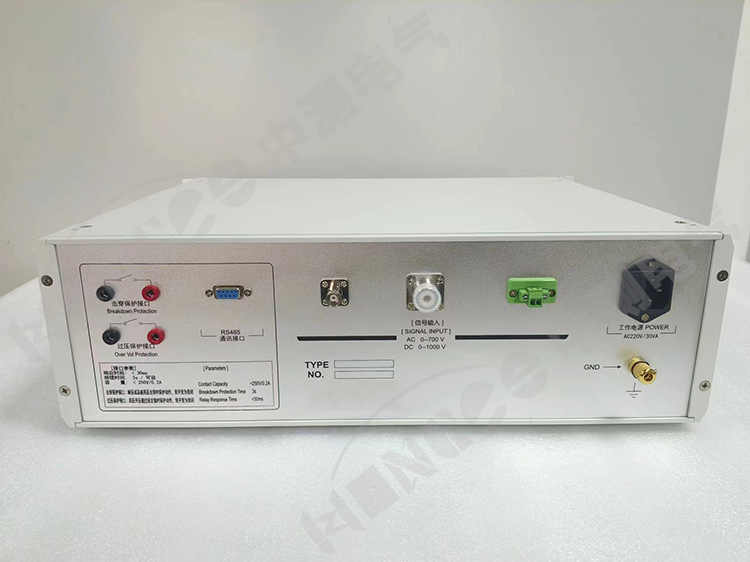

信号接口类型：标准BNC信号端子 标准R16信号端子
交流分压比K1设置范围：0.01-99999.99
直流风压比K2设置范围：0.01-99999.99
保压设置范围：0.01-99999.99kV
击穿电压限值设置范围：0.01-99999.99kV
四、适配场景
1、这款峰值电压表主要用来做什么试验？
主要用于工频耐压试验、直流耐压试验、冲击电压试验，配合高压分压器使用，精准测量交流峰值、直流峰值、有效值、峰峰值，还具备峰值保持、过压保护、继电器跳闸输出功能，是高压试验、耐压仪配套的标准测量仪表。
2、峰值电压表和普通数字万用表有什么区别？
①普通万用表测有效值，畸变波形下峰值误差极大；本仪表专门捕捉瞬时峰值，适合击穿、闪络瞬间电压捕捉。
②可外接分压器，把低压信号换算成几十kV高压读数。
③带峰值锁定、击穿保护继电器，适配高压耐压试验场景。
④频率固定在40～400Hz工频区间，抗干扰更强。
3、仪表自带量程多大？能不能直接测高压？
本机直测输入：AC有效值0～700V，DC峰值0～1000V；不能直接测kV级高压，必须搭配高压分压器，在面板设置分压比K1（交流）、K2（直流），自动换算高压数值，最高可测99999.99kV。
4、精度等级是多少？频率范围？
常规0.5级（U＞1V），可选0.2级；工作频率：40Hz～400Hz（工频50/60Hz最优）；输入阻抗≥1MΩ，减少分压误差。
5、支持哪些测量模式？
交流峰值、交流有效值、直流峰值、峰峰值、电压频率；交直流自动识别；支持峰值保持、自动锁定击穿电压；可设置过压限值，超标后继电器动作跳闸。
6、接口是什么？可以接哪种分压器？
标准BNC/R16信号输入端子；可配套电阻分压器、电容分压器、阻容分压器，自由设置分压变比（0.01～99999.99）。
7、有没有过压保护？保护速度多少？
内置硬件保护+软件限值；继电器动作时间＜20ms；达到设定击穿电压后，3秒内自动切断输出，防止设备过压损坏；继电器触点≤250V/1A，不可接大功率负载。
8、测量高压时，分压比怎么设置？
①先查清分压器变比（如1000:1）
②交流测量设置K1，直流设置K2。
③把变比数值输入仪表
④低压侧接仪表，屏幕直接显示高压侧真实峰值电压，无需人工换算。
9、开机后数值乱跳、零点漂移，怎么处理？
①先空载按归零键清零
②远离变压器、高压线缆等强电磁干扰源。
③检查BNC插头接触是否良好，屏蔽线接地。
④保证环境无凝露、温度在-15℃～55℃。
⑤小信号测量尽量选量程20%～80%区间，避免下限误差。
10、直流测量正常，交流读数不准、无显示？
①确认被测信号频率在40～400Hz
②检查交流耦合线路，输入端不要接直流高压。
③确认已经切换到AC模式，不要误选DC档。
④长期使用后耦合电容老化会造成交流失准，需要返厂检修。
11、峰值保持功能锁不住瞬时击穿电压？
①开启“峰值锁定”功能
②适当延长采样响应时间
③击穿瞬间电压变化过快，检查信号线屏蔽。
④若电容老化，峰值保持电路无法储能，需要更换采样电容。
12、测出来的峰值和理论值√2倍有效值对不上？
仅正弦波满足峰值=有效值×1.414；如果波形畸变、有尖峰，峰值会大于√2倍有效值，此时只能以峰值电压表读数为准，不能用有效值换算峰值。
13、仪表显示OL（溢出）是什么原因？
①输入电压超出本机最大输入（AC＞700V、DC＞1000V）
②分压比设置过小，换算后超量程。
③输入端开路、信号线断线。
④内部采样电路损坏，逐级排查外部线路后再送检。
14、多久需要计量校准一次？
常规一年送检一次；频繁做耐压试验、长期高压冲击，建议每半年做一次零点与满度校准；可以使用标准电压源现场校准零点，跨度偏差过大必须送计量院或厂家校准。
15、仪器日常保养注意事项？
①严禁超压输入，严禁不接分压器直接接入高压。
②试验结束后先断电、充分放电，再拔信号线。
③保持干燥无冷凝，避免粉尘、油污进入BNC接口。
④不要私自开盖，内部有高压采样电阻，拆机会失去质保。
16、环境温湿度对测量精度影响大吗？
温度超出-15℃～55℃、湿度＞80%且结露时，分压电阻温漂会带来明显误差；试验前提前开机预热15分钟，待电路热平衡再读数。
17、开机黑屏、无电源显示？
检查220V市电电源线、保险管；电源插座接触不良；整机功耗20VA，电压不稳会造成不开机，更换电源插座再试。
18、读数忽大忽小，数据不稳定？
①接地不良，屏蔽地线悬空。
②周围有变频设备、高压打火产生电磁干扰。
③信号线过长、无屏蔽。
④分压电阻老化阻值漂移，需要重新校准。
19、过压保护继电器不跳闸？
①限值电压设置过高
②继电器触点烧坏粘连
③控制线接错
④触点只能承受250V/1A，外接大功率负载会烧毁继电器，只能控制接触器线圈，不能直接断高压主回路。
20、可以搭配耐压测试仪、试验变压器一起使用吗？
完全配套；将分压器低压臂接入本仪表，实时监测输出峰值电压，同时开启过压跳闸，实现试验电压闭环保护，防止过压击穿试品。
21、能不能测雷电冲击电压？
工频型号只适用于40～400Hz周期性电压；单次冲击雷电波形需要选用冲击专用峰值电压表，普通工频款捕捉单次冲击会存在较大误差 。
22、小电压（几伏）测量误差偏大怎么办？
尽量保证输入电压大于1V；开启REL相对归零，扣除线路寄生电容带来的零点误差；小信号测量缩短BNC信号线，减少分布电容干扰。
23、高压试验操作有哪些安全要求？
①试验区域装设围栏、警示牌。
②试验前对试品、分压器充分放电。
③仪表低压输入端严禁接入千伏高压。
④操作人员佩戴绝缘防护用品。
⑤接线顺序：先接仪表低压端，再接分压器，断电后先拆高压侧再拆信号线。
24、输入端误接高压，仪表损坏了怎么办？
立刻断电，不要再开机；大概率是前端分压电阻、保护二极管被击穿，属于过压损坏，不要自行拆机，返厂更换高压采样组件，重新校准后方可使用。
五、企业简介

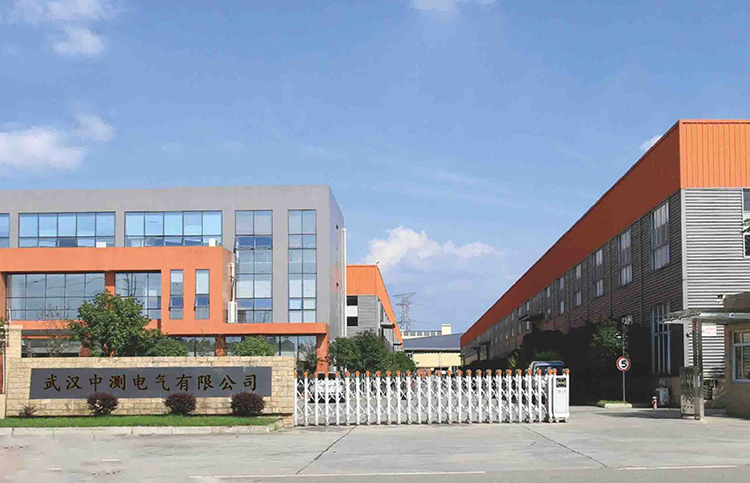

武汉中测电气有限公司，是专业从事高压试验设备、仪器仪表研发、生产、销售、售后、工程技术服务的源头厂家。
