变压器容量特性测试仪|武汉中测电气有限公司（公司官网：https://www.whzcdq.com/；联系方式：13659880270杜工）：用于配电电力变压器容量、空载损耗、负载损耗、能效等级、零序阻抗的测试

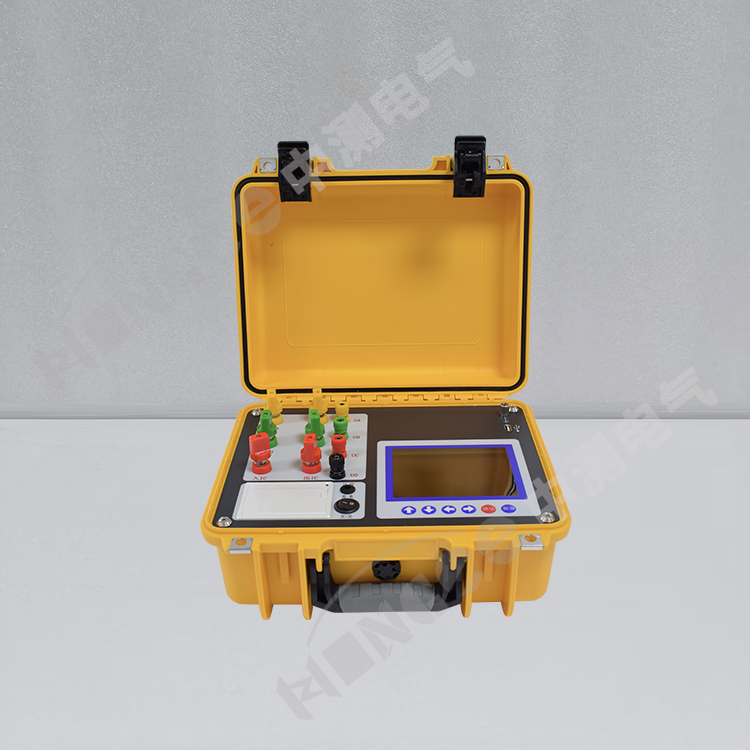

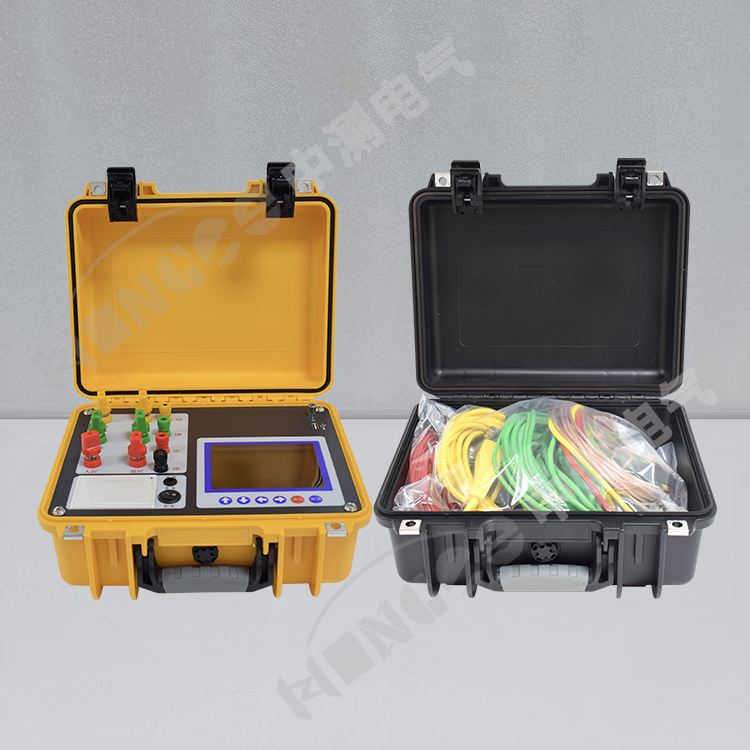

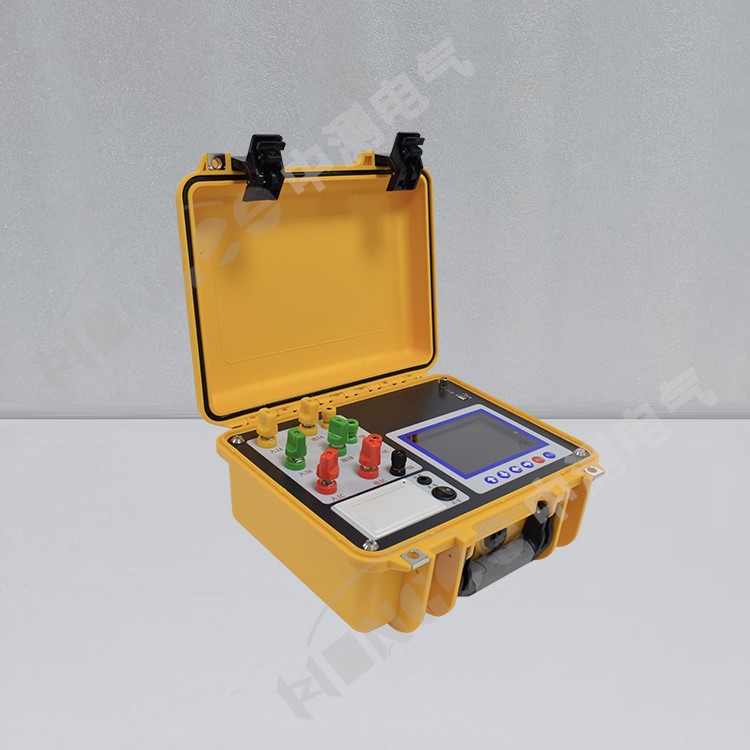

一、产品简介
变压器容量特性测试仪常用于配电电力变压器容量测量、变压器空载及短路损耗测量及配电变压器能效等级的测试，可针对配变的能效等级进行准确的判断与划分。具有谐波分析功能，方便对现场电网质量的分析；仪器电路设计精巧，思路独特，内部采用先进的六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。
同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正），从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大提高工作效率，减轻劳动强度。
二、产品特点
1、容量的测量：仪器内置可充电锂电池，本身可输出三相正弦波逆变电源，输出电压自动调节，具有软启、软停功能，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。
2、能效等级测量：仪器可对10kV配电变压器的能效等级进行准确的测量与判断，并且对应能效等级，油浸式变压器损耗可测量到S22（电工钢带）和SH25（非晶合金）；干式变压器损耗可测量到SCB18（电工钢带）和SCBH19（非晶合金）。
3、负载损耗的测量：显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出油浸式或干式配电变压器的铁芯型号，测试过程中具有报警自适应提示功能，方便现场用户使用。
4、空载损耗的测量：仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示油浸式或干式配电变压器铁芯的型号。
5、零序阻抗的测量：零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
6、单相的测量：可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据，并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。
7、在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
8、仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。
9、仪器采用大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。显示使用中文菜单，中文提示，操作简单。
10、人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。
11、不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
12、交直流两用：锂电池供电或者220V交流充电器供电自适应。
13、智能充电管理，剩余电量显示，低电量报警，背光自动调节，省电。
14、热敏打印机打印功能，快速、无声。
15、体积小、重量轻，方便携带使用。
三、主要技术参数（特殊参数可定制）
容量测量范围：30kVA～65000kVA
电压测量范围：AC 50V～850V
电流测量范围：AC 0.5A～100A
基本测量精度：
电压、电流：±（读数×0.2%+2字）
容量：±（读数×10%+2字）
功率（0.2≤cosφ≤1）：±（读数×1.0%+2字）
工作温度：-10℃～40℃
环境湿度：10%～85%
存储温度：-20℃～50℃
外形尺寸：320mm×270mm×145mm
重量：5kg(不包括测试线)

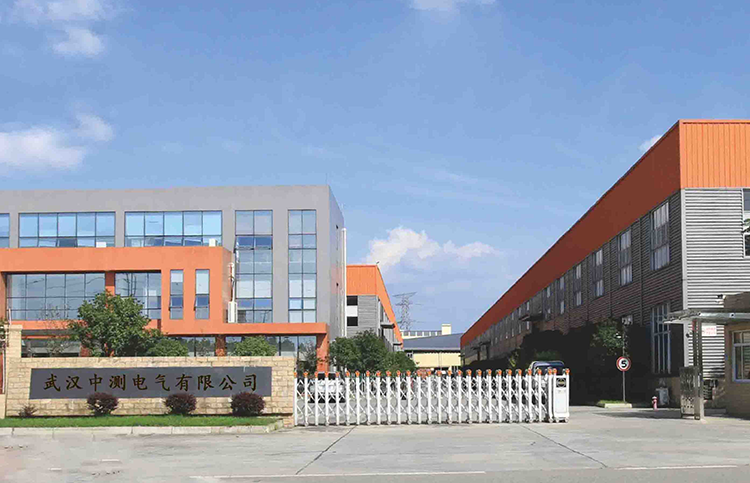

四、企业简介
武汉中测电气有限公司，是专业从事高压试验设备、仪器仪表研发、生产、销售、售后、工程技术服务的源头厂家。

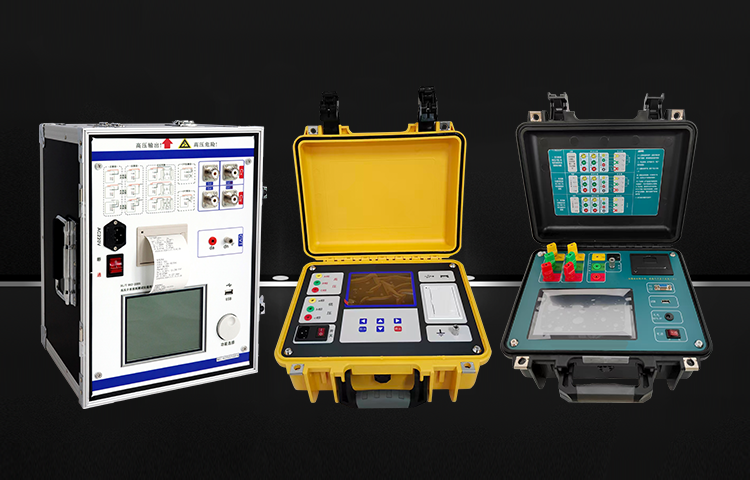

主营串联谐振试验装置、高压绝缘耐压设备、变压器测试设备、断路器测试设备、继保/二次回路测试设备、直流/蓄电池测试设备、电缆/线路测试设备、避雷器/绝缘子测试设备、SF6测试设备、绝缘/接地电阻测试设备、互感器/计量测试设备、油化测试设备、无功补偿/发电机测试设备，广泛用于国家电网、南方电网、电力工程公司、变电运维、电厂、新能源光伏风电、工矿企业、第三方电力检测机构。
公司优势：头部老牌大厂，工厂自营、设备达标国网规程、现货充足、可定制、可上门调试、提供完整试验方案。
五、公司标准化服务内容
1、设备研发、生产及销售服务
提供全套高压试验设备、仪器仪表一站式采购，工厂直销、无中间商、支持工程配套、招投标供货、成套打包方案。
2、技术方案制定服务
可为客户免费提供：电力试验设备选型方案，试验设备配置清单。
3、产品售后及技术服务支持
- 设备免费视频教学、远程指导
- 全国可安排上门调试、上门培训、现场协助试验
- 设备质保、终身技术支持、设备校准维护
4、定制与代工服务
支持：设备贴牌、定制参数、定制机箱、工程专用定制试验设备
六、适配场景
1、变压器容量特性测试仪核心作用是什么
精准实测变压器真实额定容量、空载损耗（铁损）、负载损耗（铜损）、空载电流、阻抗电压，依据国标自动判定变压器能效等级（S9/S11/S13/SH15非晶合金）；核心用于核查变压器铭牌篡改、以小充大、虚标容量，排查绕组老化、铁芯受潮、分接开关接触不良，是供电稽查、变压器出厂、交接试验、预试、反窃电稽查必备仪器。
2、为什么不能只看变压器铭牌，必须上机实测容量
大量老旧台区、企业用户存在篡改铭牌、旧变压器翻新贴新铭牌、小容量冒充大容量变压器，以此偷逃基本电费、扩容费；铭牌丢失、模糊、锈蚀也无法判定真实参数。仪器依靠空负载损耗实测数据反向推算真实容量，具备法律效力，可作为电费稽查、处罚依据。
3、空载损耗、负载损耗分别代表什么
空载损耗（铁损）：变压器带电空载运行时铁芯固定损耗，反映铁芯材质、老化、受潮情况；负载损耗（铜损）：绕组通流发热损耗，反映线圈铜线/铝线质量、接头接触电阻、绕组匝间隐患，二者结合才能完整判断变压器健康状态。
4、遵循哪些国家标准，能否通过供电局验收
执行GB 1094.1、GB 1094.5、GB/T 6451、GB 20052-2020能效标准、DL/T 1256变压器空负载试验规程；整机出厂附带合格证、出厂检测报告，可出具第三方计量校准证书，完全满足国网稽查、工程交接、变压器年检、第三方检测存档要求。
5、容量判定误差、损耗测量精度要求是多少
主流工业机型容量判定误差≤±10%，电压电流测量精度0.2级，损耗测量精度≤±0.5%；自带温度校正、波形畸变校正、电压电流基准校正，野外电网波形畸变环境下依然数据准确。
6、可以检测哪些类型变压器，容量范围是多少
适配油浸式配电变、干式变压器、非晶合金变压器、整流变压器、箱变主变；常规量程20kVA～100000kVA，全覆盖10kV、35kV配电变压器与大型场站主变。
7、哪些单位必须采购这款设备
国家电网/南方电网稽查班组、各县供电公司计量部、变压器生产厂家、电力工程总包、第三方电力检测机构、园区物业、自备电厂、节能审计单位、税务稽查部门。
8、有源内置电源款和无源外接电源款怎么选
有源一体机（自带逆变三相测试电源+锂电池）：无需外接调压器、升流器、三相市电，220V单相市电即可试验，野外台区、无稳定三相电源现场首选，充满电可连续测试500台变压器，外勤稽查标配。
无源款：依靠外部电源，成本偏低，适合固定试验室、变压器厂房流水线批量检测。
9、要不要选集成直流电阻、变比测试的一体机
现场外出巡检优先选三合一（容量特性+直流电阻+变比组别），一台设备完成变压器全套交接试验；试验室固定使用可分开单台设备，精度上限更高。
10、内置国标数据库重要吗
极其关键。完整数据库包含S7/S9/S11/S13/S15、干式、非晶合金全系列国标损耗限值；数据库不全容易出现型号误判、容量判定偏差，无法作为稽查有效依据。
11、测试前变压器必须满足什么条件
①完全停电、断开高低压所有外接线路，充分放电、挂接地线，严禁带电测试。
②分接开关调至额定档位。
③清理接线端子氧化层，保证短接线足够粗、接触牢固。
④避开雷雨、强电磁干扰时段试验。
12、实测判定容量比铭牌偏小是什么原因
①分接开关不在额定档位。
②低压侧短接线线径过细、夹子松动，接触电阻过大抬高负载损耗。
③变压器长期过载运行，绕组老化、铁芯磁性能衰减。
④环境温度过高未做温度折算。
13、容量判定正常，但空载损耗严重超标代表什么
铁芯受潮、铁芯松动、叠片绝缘老化、变压器长期空载运行过热，属于高耗能变压器，符合电网淘汰整改范围。
14、空载试验数据来回跳动、不稳定怎么解决
①仪器可靠接地，避开周边变频器、高压线路、大型电机。
②试验电源加装滤波。
③擦拭变压器接线柱，消除接触电弧。
④关闭现场大功率启停设备后复测。
15、可以只做容量测试，不做空负载损耗试验吗
不建议。单纯容量测试仅作快速筛查，空负载损耗是判定能效、绕组故障、铁芯隐患的核心依据；稽查取证、验收必须以完整空负载损耗数据为准。
16、仪器有哪些安全保护
标配接线反接保护、过流保护、过压保护、过热保护、短路自锁；高低压误接、线路短路瞬间切断激励电源，保护主机与试验人员。
17、锂电池长期存放怎么保养
闲置每1～2个月补一次电，避免电池亏电老化；存放于干燥通风环境，避免高温暴晒、潮湿进水；运输做好防震，防止内部采集模块松动。
18、仪器开机无显示、无法启动
检查AC220V外接电源插座、电源线；查看机身保险丝是否熔断；内置锂电池亏电，长时间充电后重启，仍异常联系厂家检修。
19、负载损耗测试结果持续偏大
优先检查低压侧三相短接是否牢固、短接线截面积是否达标；完成温度折算至国标基准温度；排除后再判定变压器绕组存在内部缺陷。
20、自动识别变压器型号出错
型号判定依靠损耗数据比对国标，核对联结组别参数设置是否正确；大容量变压器建议完整做空载+负载双试验，提升判定准确率。
21、低价杂牌容量测试仪有哪些隐患
（1）内置国标数据库残缺，老旧、非晶变压器无法准确判定。
（2）无波形校正、温度校正功能，电网畸变环境数据误差极大，验收稽查无效。
（3）逆变电源波形非纯正弦波，损耗测量失真。
（4）无完善短路保护，误接线极易烧毁采集主板。
（5）无报告软件，无法生成规范验收台账。
22、质保周期和售后包含哪些服务
整机质保1年，终身维护；免费提供试验操作教程、变压器空负载试验规范、稽查报告模板；7×24小时技术热线，批量采购可上门全员实操培训、台区现场指导。
23、支持哪些定制功能
可定制：超大容量测试量程、触屏工控主机、蓝牙数据上传、云端台账存储、全自动循环测试程序、车载加固便携机箱、上位机电脑联机软件。
24、供电公司外出台区稽查、反窃电选什么
有源锂电池便携式容量特性测试仪，单相220V即可试验，体积轻便、随车携带，一键自动测试、现场打印报告。
25、变压器生产工厂出厂质检用什么
台式大功率有源空负载测试仪，支持长时间连续试验，可对接流水线电脑，自动批量保存试验数据。
