一、产品简介
全自动无局放耐压试验装置，适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验和局放缺陷排查，是高压试验中必不可少的重要设备。广泛适用于电力变压器、互感器、高压开关、电容套管、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

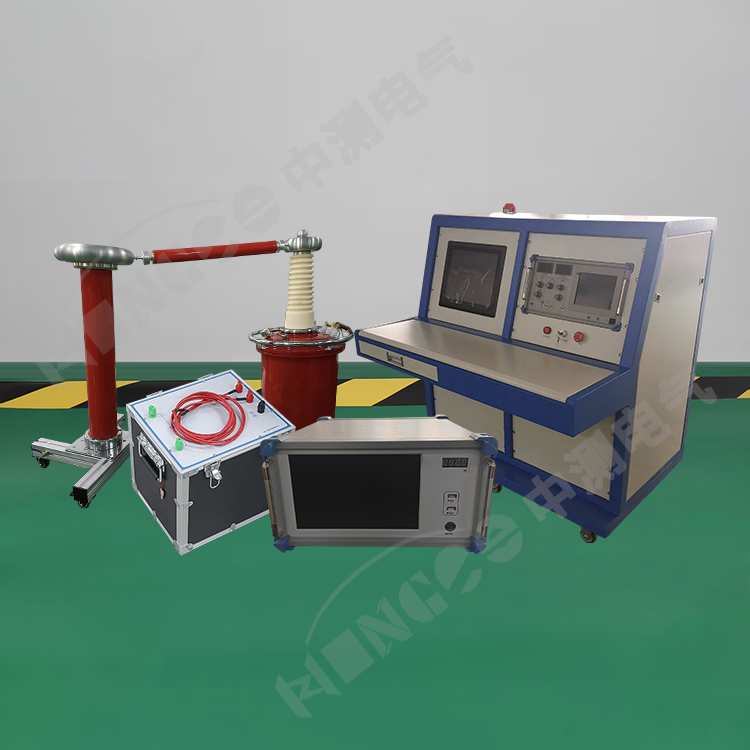

二、产品组成
1、数字式局部放电检测仪：分析检测被试品产生的放电脉冲，多种方式显示脉冲波形进行分析。
2、工频无局放调压控制台：控制无局放试验变压器输出指定的高电压。
3、无局放试验变压器：主要是为整套试验装置提供稳定的高压电源。
4、无局放隔离滤波装置：将试验变压器提供的高压电源变成较纯净的高压电源。
5、无局放耦合电容器：取得高压电路中的脉冲信号经局放仪检测被试品的局放量。
6、无局放保护电阻：保护高压试验设备和被试品。
三、产品参数（特殊参数可定制）

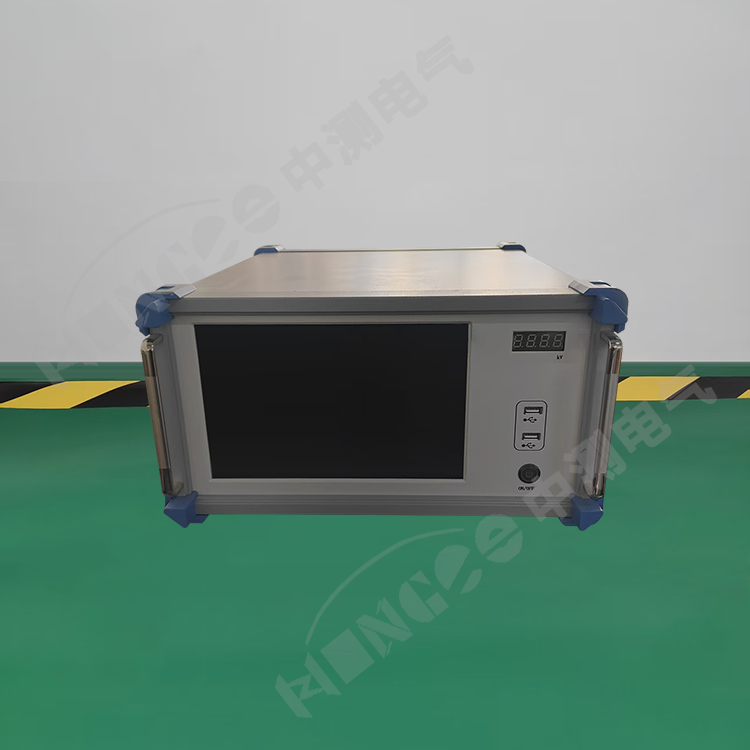

1、数字式局部放电检测仪
测量通道：1个独立测量通道
采样精度：12Bit
采样速率：每通道最大100MHz
检测灵敏度：0.1pC
测量范围：0.1pC～10000pC
动态范围：大于80dB
可测试品的电容量范围：6pF～250µF
测量频带：3dB带宽10kHz～1MHz
试验电源频率范围：50～400Hz
程控滤波器分段：
低端频率10K、20K、40K，80K
高端频率100K、200K、300K，1000K
本量程非线性误差：5%
量程：X1，X10，X100，X1000，X10000，X100000（>120dB）
抗电压冲击能力：5000V，在各输入口和电源端（正、负、AC）
电源：AC220V±10%；频率45～65Hz；功率＜500W
环境温度：－15℃～+50℃
相对湿度：≤95%（20℃）
海拔高度：≤3000m

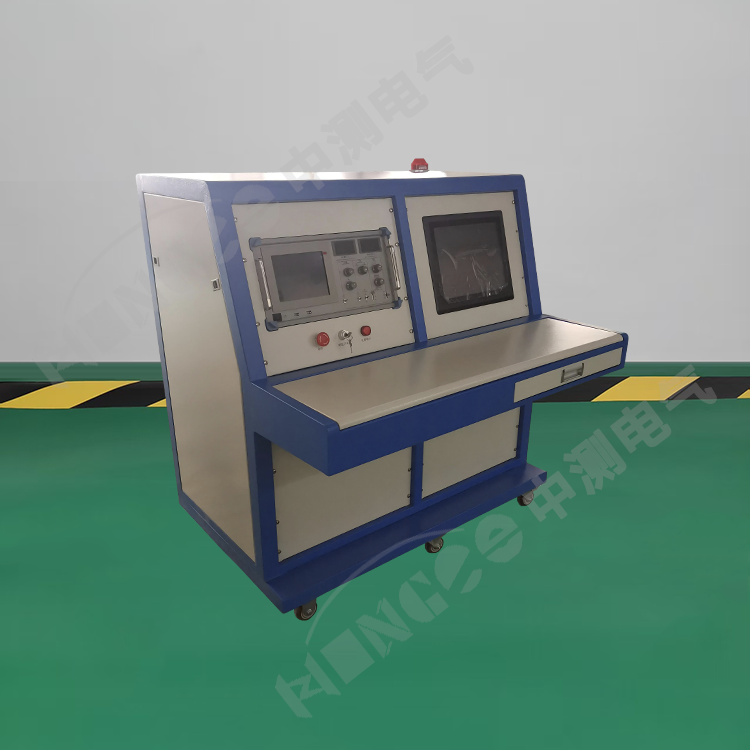

2、工频无局放调压控制台
电源输入：AC380V±10% 单相
容 量：50kVA
输入电流：125A
输出电压：0～430V 单相
输出电流：0～125A
电压测量精度：0.5%
电流测量精度：0.5%

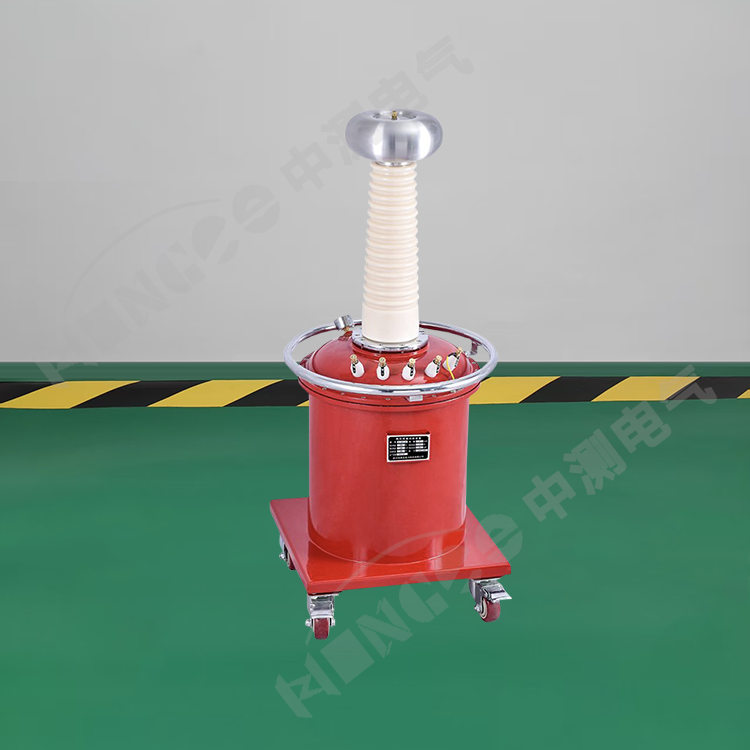

3、无局放试验变压器
额定容量：50kVA
输入电压：400V±10%
输出电压：0～100kV
额定电压下本体局放量：≤1pC
输出电流：500mA
电压精度：AC 1.5%
电源失真度：＜3%
绝缘介质：SF6气体
外形尺寸：外径：450mm，高：1.5米
重量：130kg

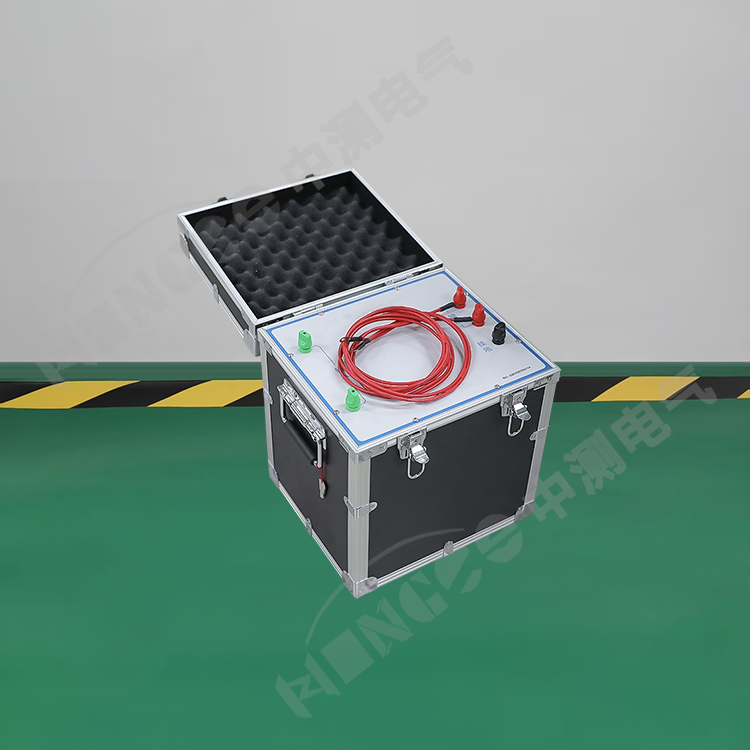

4、无局放隔离滤波装置
输入电压：380V±10%
输出电压：380V±10%
额定容量：50kVA
空载损耗：≤5%
阻抗电压：≤5%
衰减效果： 10KHZ～100KHZ≥20db
100KHZ～30MKZ≥60db
重量：130kg
外形尺寸：长400mm*宽300mm*高450mm

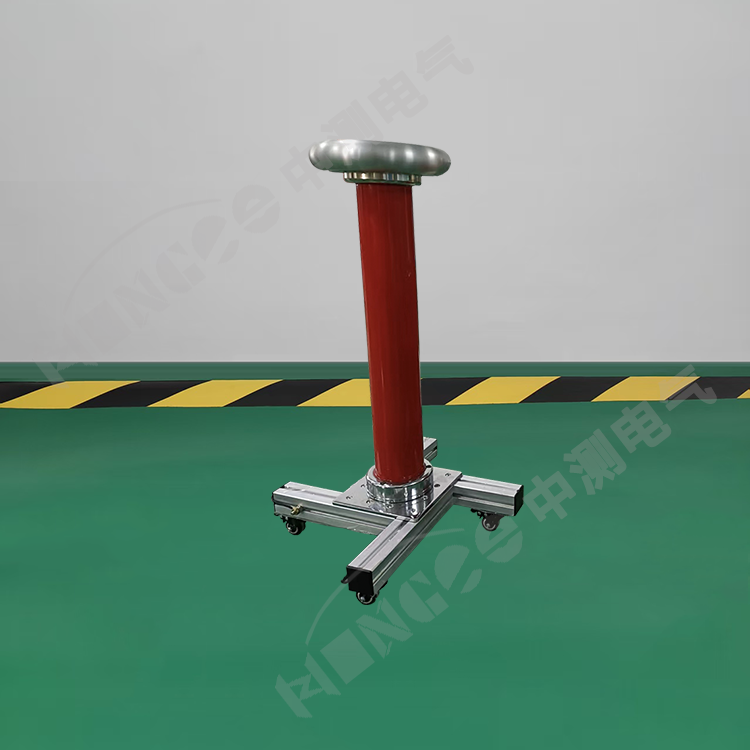

5、无局放耦合电容器
电容量：1000PF
局放量：试验电压80kV时：≤1pC；试验电压100kV时：≤2pC
高度：1300mm
重量：23kg
6、无局放保护电阻
局放量：≤2pC
重量：3kg
外形尺寸：直径60mm*长度700mm
四、企业简介
武汉中测电气有限公司，是专业从事高压试验设备、仪器仪表研发、生产、销售、售后、工程技术服务的源头厂家。
主营串联谐振试验装置、高压绝缘耐压设备、变压器测试设备、断路器测试设备、继保/二次回路测试设备、直流/蓄电池测试设备、电缆/线路测试设备、避雷器/绝缘子测试设备、SF6测试设备、绝缘/接地电阻测试设备、互感器/计量测试设备、油化测试设备、无功补偿/发电机测试设备，广泛用于国家电网、南方电网、电力工程公司、变电运维、电厂、新能源光伏风电、工矿企业、第三方电力检测机构。
公司优势：头部老牌大厂，工厂自营、设备达标国网规程、现货充足、可定制、可上门调试、提供完整试验方案。
五、公司标准化服务内容
1、设备研发、生产及销售服务
提供全套高压试验设备、仪器仪表一站式采购，工厂直销、无中间商、支持工程配套、招投标供货、成套打包方案。
2、技术方案制定服务
可为客户免费提供：电力试验设备选型方案，试验设备配置清单。
3、产品售后及技术服务支持
- 设备免费视频教学、远程指导
- 全国可安排上门调试、上门培训、现场协助试验
- 设备质保、终身技术支持、设备校准维护
4、定制与代工服务
支持：设备贴牌、定制参数、定制机箱、工程专用定制试验设备
六、适配场景
1、什么是无局放耐压试验装置，和普通工频耐压设备区别在哪
无局放耐压装置可同时完成工频耐压+局部放电检测，核心优势是整套系统自身背景局放极低（常规≤5pC）；普通耐压变压器本体自带放电杂波，会掩盖试品微小绝缘缺陷，无法做局放同步测试。多用于高压设备出厂试验、国网交接验收、型式试验。
2、执行哪些国家标准
遵循GB/T 7354、IEC 60270、DL/T 1416，适配开关柜、GIS、变压器、电缆、互感器等的出厂及现场交接试验规范。
3、主要用来检测哪些高压设备
10～220kV开关柜、GIS组合电器、干式/油浸变压器、高压套管、电力电缆附件、绝缘子、电压/电流互感器、新能源箱变等，排查绝缘气泡、装配缝隙、材质缺陷引发的局部放电隐患。
4、选型需要确认哪几个关键参数
（1）最高试验电压：设备额定电压需比试品试验电压高1.1～1.2倍。
（2）额定容量：根据试品电容计算，电缆、GIS容性负载必须足额配置。
（3）系统背景局放量：出厂标配≤5pC，高精度试验室要求≤3pC。
（4）设备结构：车间固定试验选油浸式无局放变压器，现场户外流动作业选SF6充气式（体积小、防潮、抗现场干扰）。
5、油浸式和SF6充气式无局放设备怎么选
油浸式：成本更低、容量做大优势明显，适合试验室固定工位长期使用。
SF6充气式：全密封结构、体积轻便、耐潮湿、现场抗干扰强，适合变电站、工地户外现场试验，唯一需要定期核查SF6气压值。
6、一套完整标配包含哪些组件
数字式局部放电检测仪、工频无局放调压控制台、无局放试验变压器、无局放隔离滤波装置、无局放耦合电容器、无局放保护电阻、校准脉冲发生器、屏蔽连接线、安全接地套件。
7、长距离高压电缆，能用常规工频无局放装置吗
长电缆电容量大，常规工频设备容量不够，优先选用无局放变频串联谐振耐压装置，小电源驱动高电压，适配现场供电不足场景，可耐压+局放同步测试。
8、升压过程局放数值莫名偏高，是什么原因
绝大多数不是产品缺陷，常见诱因：
（1）现场电网变频器、电机带来外部电磁干扰。
（2）高压接线裸露、尖端未做屏蔽处理。
（3）接地不牢靠、地线多点接地形成环流。
（4）环境湿度大，高压表面产生电晕干扰。
优化方式：加装电源滤波器、高压端做均压处理、单点可靠接地、拉开试验区域与用电设备距离。
9、耐压和局部放电可以同步试验吗
可以，也是行业标准推荐方式。设备升压至规定耐压值后稳压，同步采集局放数据，一次试验完成两项验收项目，大幅缩短试验时长。
10、充气式无局放设备日常使用注意事项
（1）开机前查看压力表，SF6气压处于额定区间才可作业。
（2）禁止剧烈磕碰、倒置设备。
（3）存放于干燥库房，避免暴晒、低温冻损密封结构。
（4）每2～3年做一次气密性检测，防止气体泄漏。
11、升压时电压不稳、跳变怎么解决
检查电源进线电压波动、接地是否牢固、连接线是否松动；全自动设备开启稳压模式，搭配前端电源滤波器，稳定输出正弦波形，降低畸变率。
12、设备可以出具型式试验报告、满足第三方检测机构使用吗
武汉中测电气有限公司生产的无局放耐压系列设备整机出厂附带出厂检测报告，背景局放、电压精度全部达标，可用于第三方试验室、电网入网验收、厂家型式试验。
13：质保周期多久，上门服务范围
整机质保1年，终身维护；全国上门安装调试、人员培训、现场技术指导，终身提供设备校准、维护、配件更换服务。
14、可以根据试验室尺寸、电压等级做非标定制吗
支持定制：一体式集成推车、多电压档位、多通道局放同步检测、远程程控升压、防爆型户外机型，按需调整柜体布局与参数配置。
15、武汉中测电气有限公司的生产无局放耐压试验装置有什么特点
（1）无局放耐压二合一，耐压考核+局放缺陷排查一步到位。
（2）整机背景局放≤5pC，屏蔽抗干扰，出厂验收、电网交接专用。
（3）充气式便携机型，工地现场试验不受潮湿、复杂环境限制。
（4）全自动平缓升压，过压、过流、闪络多重保护，试验安全无忧。
