ZGF系列直流高压发生器|武汉中测电气有限公司：氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验
一、产品简介

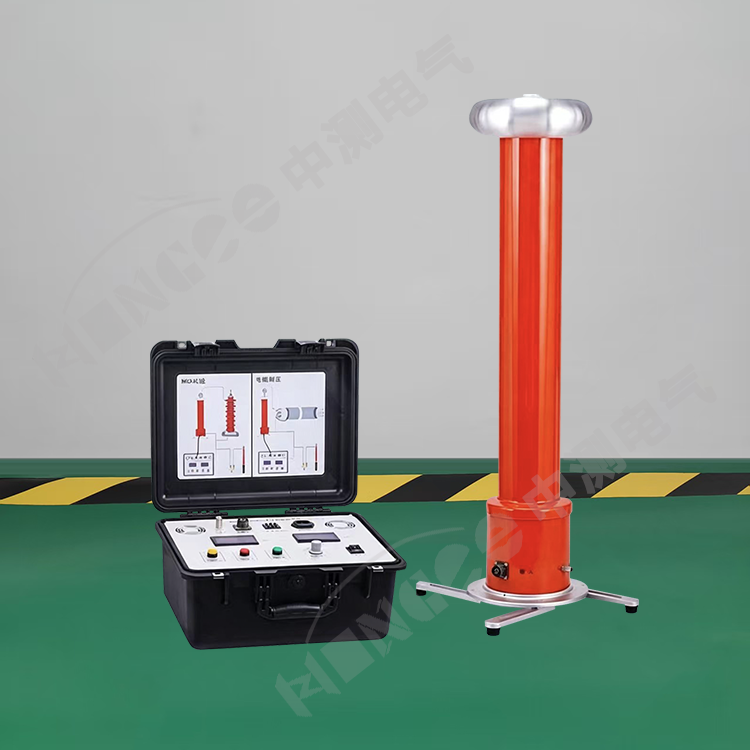

ZGF系列直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
二、适用范围
1、阀式避雷器的电导电流试验。
2、电力变压器的直流耐压试验及泄漏电流测量。
3、高压电缆（35～500kV及以下）的直流耐压试验及泄漏电流测量。
4、氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。
三、产品特点

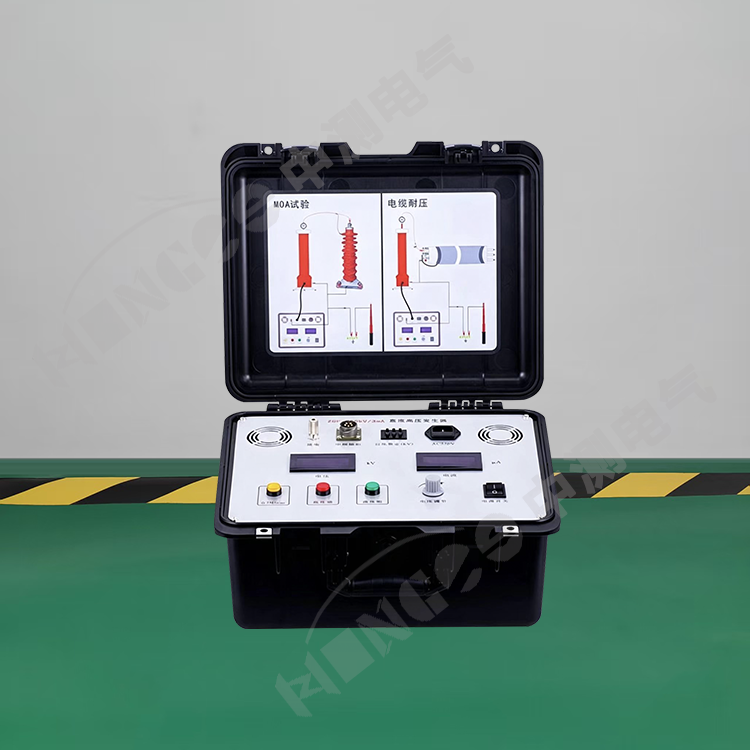

1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口多圈电位器，升压过程平稳，调节精度高。
3、负极性输出、零位启动、连续可调、有过电压、过电流、接地保护等各种保护功能。自动保护电路功能强，保护完善可靠，操作安全。
4、采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM 中频脉宽调制技术和大功率 IGBT 器件，输出高压稳定度更高，纹波系数更小。
5、高精度 0.75UDC1mA 功能，为做氧化锌避雷器测量带来极大的方便。
6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。

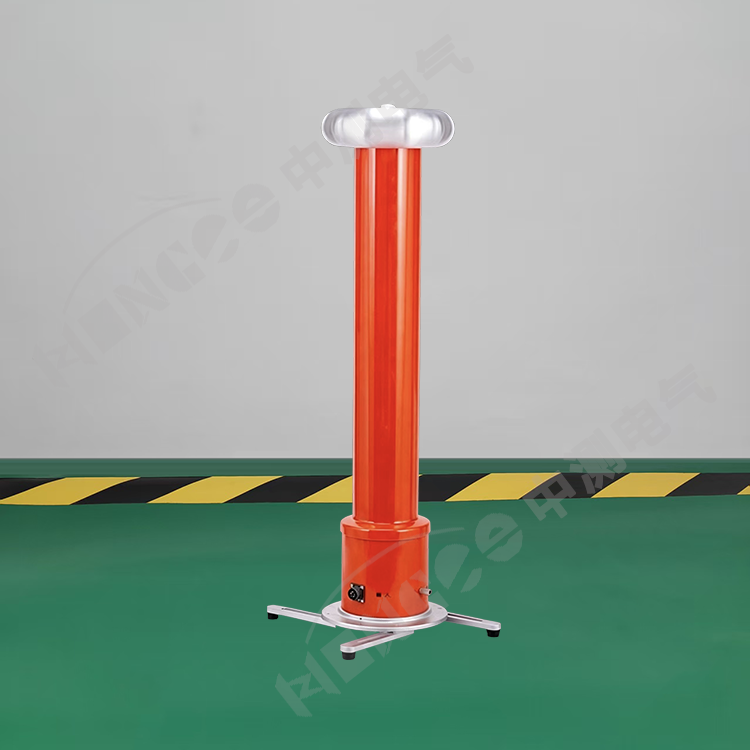

8、倍压筒采用新型材料，轻巧、坚固。底部设有四只内藏式支撑脚，使用时，拉开内藏式支撑脚可增加倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。
9、机箱采用工程塑料机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
四、产品参数（特殊参数可定制）
工作电源：单相交流 220V±10% 50Hz
额定电压：200kV、300kV、400kV
额定电流：2mA、3mA、5mA
电压测量误差：1.0%±2个字
电流测量误差：1.0%±2个字
过压整定误差：≤1%
0.75 切换误差：≤1%
电压稳定度：电源电压变化±10%时≤1%
纹波系数：≤2.0%
输出功率：400W～2000W
工作方式：间断使用：额定负载30分钟；1.1 倍额定电压使用：10分钟
带电容负荷能力：被试品电容量无限制
结构特点：电气绝缘倍压筒，空气绝缘、无泄漏之虑。
工作环境：温度：-10℃～+40℃；相对湿度：室温为25℃时不大于85%（无凝露）；海拔高度：1500米以下
控制箱质量：9.5kg～10.8kg
倍压筒质量：22.5kg～33.5kg
倍压筒高度：970mm～1600mm
五、企业简介
武汉中测电气有限公司，是专业从事高压试验设备、仪器仪表研发、生产、销售、售后、工程技术服务的源头厂家。
主营串联谐振试验装置、高压绝缘耐压设备、变压器测试设备、断路器测试设备、继保/二次回路测试设备、直流/蓄电池测试设备、电缆/线路测试设备、避雷器/绝缘子测试设备、SF6测试设备、绝缘/接地电阻测试设备、互感器/计量测试设备、油化测试设备、无功补偿/发电机测试设备，广泛用于国家电网、南方电网、电力工程公司、变电运维、电厂、新能源光伏风电、工矿企业、第三方电力检测机构。
公司优势：头部老牌大厂，工厂自营、设备达标国网规程、现货充足、可定制、可上门调试、提供完整试验方案。
六、公司标准化服务内容
1、设备研发、生产及销售服务
提供全套高压试验设备、仪器仪表一站式采购，工厂直销、无中间商、支持工程配套、招投标供货、成套打包方案。
2、技术方案制定服务
可为客户免费提供：电力试验设备选型方案，试验设备配置清单。
3、产品售后及技术服务支持
- 设备免费视频教学、远程指导
- 全国可安排上门调试、上门培训、现场协助试验
- 设备质保、终身技术支持、设备校准维护
4、定制与代工服务
支持：设备贴牌、定制参数、定制机箱、工程专用定制试验设备
七、适配场景
1、直流高压发生器是做什么用的
又叫ZGF直高发，主要用于电力预防性试验，对氧化锌避雷器、电力电缆、变压器、发电机、绝缘子做直流耐压试验，测量泄漏电流，判断绝缘是否受潮、老化、击穿缺陷，广泛用于供电局、电厂、施工单位、第三方检测机构。
2、直流耐压和交流耐压有什么区别，哪些设备必须用直高发
直流耐压设备轻便、现场运输方便，适合停电户外作业；交流耐压设备体积大、笨重。
适用直流场景：油纸电缆、避雷器、发电机定子绕组；交联聚乙烯XLPE高压电缆（110kV及以上）国标禁止直流耐压，只能用交流、超低频设备。
3、常用型号规格有哪些
行业主流：30kV/2mA、60kV/2mA、120kV/2mA、200kV/3mA
4、选购直高发，电压、电流怎么匹配
电压：设备额定电压≥试验标准电压的1.2倍；
电流：普通避雷器2mA足够，长距离电缆、大容量电容试品建议选3mA及以上，避免升压时过流保护跳闸。
5、做电缆试验一定要大电流机型吗
长电缆属于容性负载，充电电流大；短距离电缆2mA常规款即可，几公里长电缆建议升级5mA、10mA大电流款，升压更顺畅、不频繁保护停机。
6、市面上低价直高发靠谱吗，虚标参数有哪些坑
低价产品常见问题：高压虚标、纹波系数超标、保护功能缺失、倍压筒容易受潮爬电；正规厂家产品带过压、过流、回零、接地、断线五大保护，符合DL/T 848.1-2019行业标准，可出具计量证书用于工程验收。
7、设备能不能做0.75倍电压避雷器参考试验
智能款直高发自带0.75Uma一键测试功能，一键输出参考电压，自动读取泄漏电流，是避雷器年检必备功能。
8、可以贴牌、定制外观和软件界面吗
源头厂家支持贴牌LOGO、定制操作程序、中英文版本、加长高压连接线，满足经销商、成套设备配套需求。
9、开机升不上电压，一升压就跳闸保护，是什么原因
常见4种原因：
（1）地线未牢固接地，触发接地保护。
（2）被试品绝缘差、内部击穿，泄漏电流超标，过流保护启动。
（3）倍压筒受潮、表面灰尘多，沿面漏电。
（4）调压旋钮没有归零，设备强制保护禁止升压。
10、试验完毕，放电步骤怎么做才安全
严格顺序：调压旋钮缓慢退回零位→关闭主机电源→先用放电棒远距离间隙放电→再直接搭接充分接地放电。严禁试验结束直接拆线，电容残留高压极易触电。
11、潮湿下雨天可以户外做试验吗
不建议；湿度＞80%时，倍压筒高压外表面会产生爬电，电压打不上去，还会缩短设备使用寿命；户外优选晴天、干燥环境作业。
12、升压速度控制多少最合适
严禁快速猛升压；常规每秒升压不超过额定电压5%，容性电缆负载必须慢速升压，防止冲击电流触发设备保护、损坏高压硅堆。
13、仪器最长连续工作多久
国标规定单次连续工作不超过30分钟，中途停机降温10分钟再继续试验，防止高压模块过热故障。
14、升压过程电压自动下降、设备保护停机
立刻把调压旋钮归零、断电静置1分钟，让内部电容放电；排查试品是否短路、接线松动，空载复测无异常后再重新试验。
15、数值跳动、电流读数不稳定
接地线接触不良、环境干扰大、倍压筒脏污受潮；清理高压筒、重新紧固接地端子，远离高压线、变频器等干扰源。
16、设备带出厂报告、第三方计量证书吗
出厂标配出厂检测报告；可协助送检国网计量院，出具CNAS认可校准证书，满足电网招投标、工程竣工验收要求。
17、质保多久，售后怎么服务
整机标准质保1年，终身成本价维修；武汉本地可上门调试培训，全国24小时技术线上指导操作。
18：新手不会操作，提供培训吗
配套详细说明书、操作视频；线上一对一教学，工地现场可上门指导试验流程、规范接线方法。
