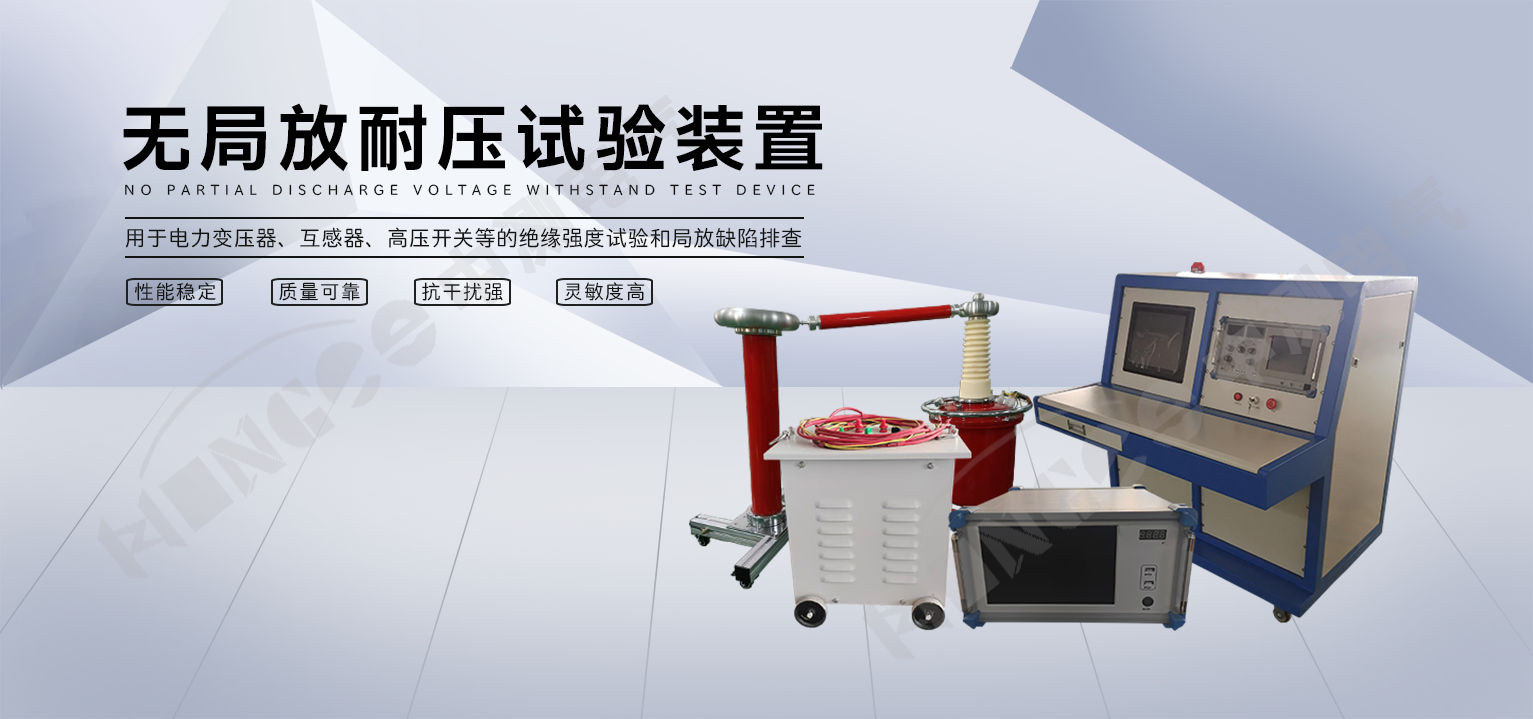

ZCWJF无局放耐压试验装置
【产品简介】
全自动无局放耐压试验装置，适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验和局放缺陷排查，是高压试验中必不可少的重要设备。

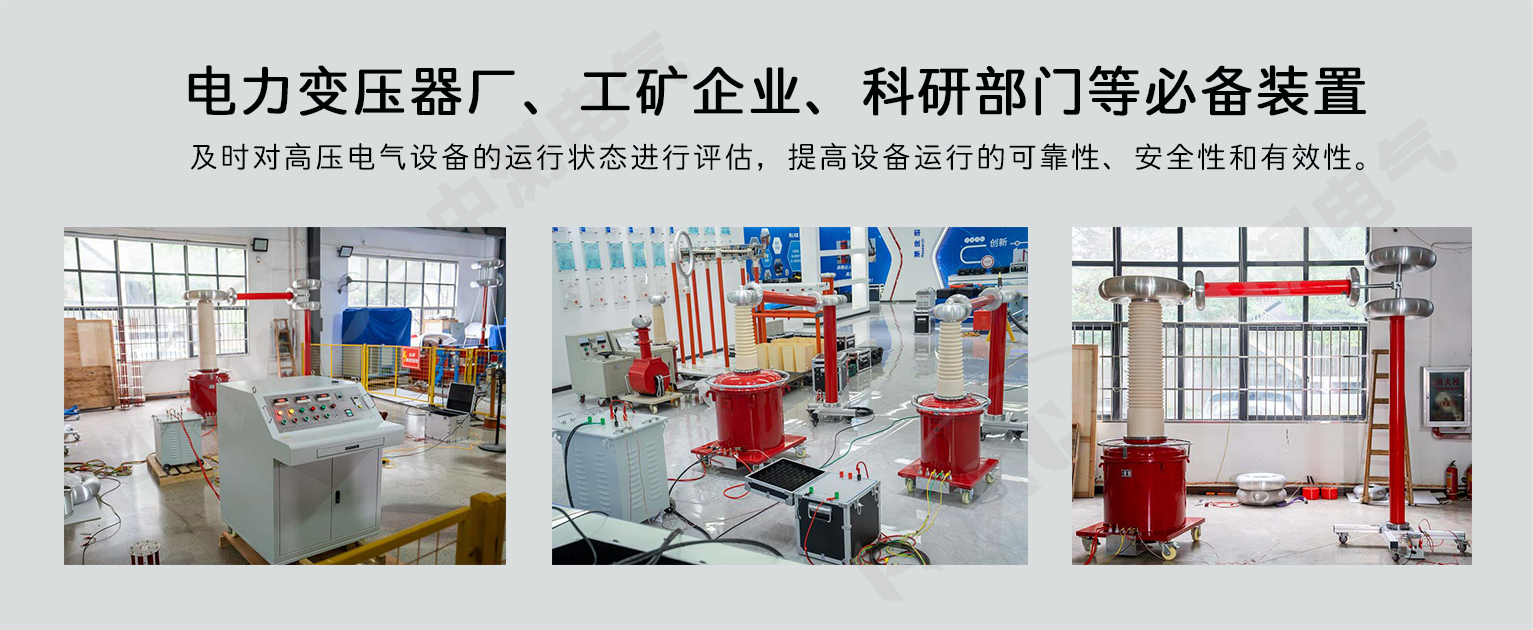

广泛适用于电力变压器、互感器、高压开关、电容套管、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。便于工作人员及时对高压电气设备的运行状态进行评估，为设备的维修提供了依据，也可为运行设备的故障点进行跟踪测试，大大提高高压电气设备运行的可靠性、安全性和有效性。
装置采用超声波检测技术、高频检测技术、信号现场处理技术、Web后台处理软件等技术进行检测和分析。同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。检测灵敏度高，试样电容覆盖范围大，适用试品范围广，高压校准脉冲发生器、输入单元（检测阻抗）配备齐全，频带组合多（九种）。

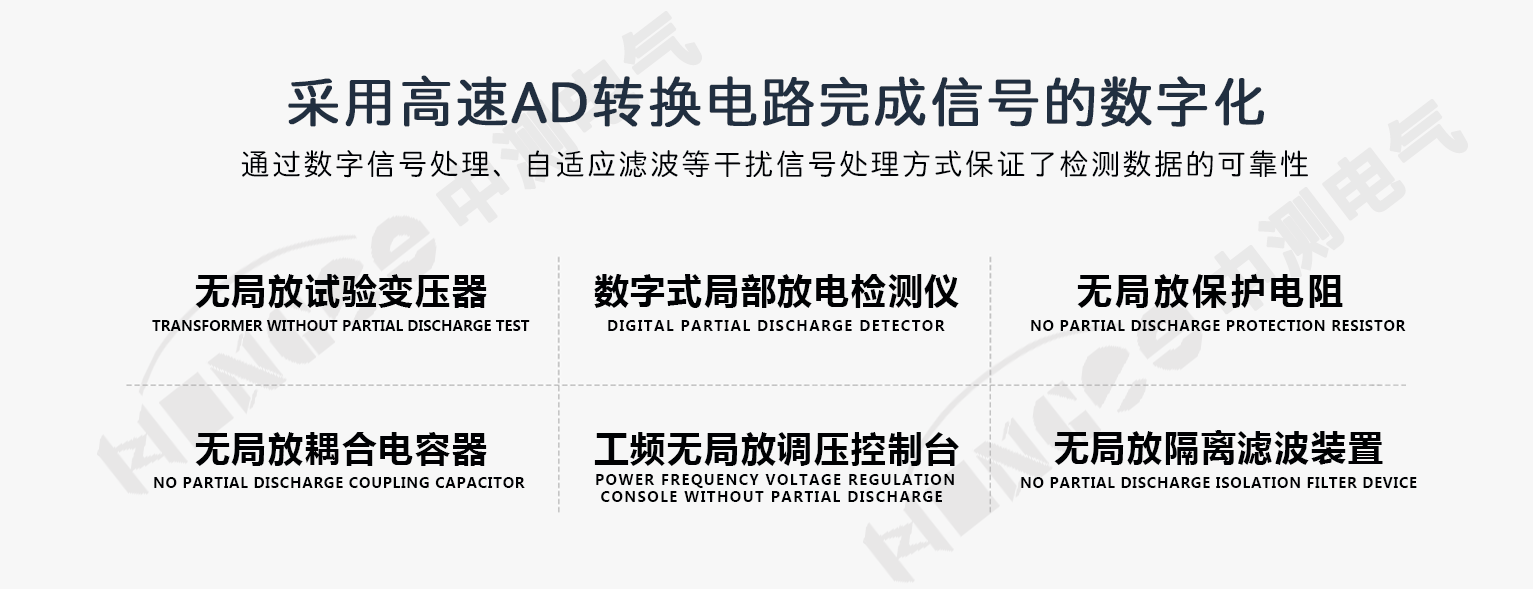

【产品组成】

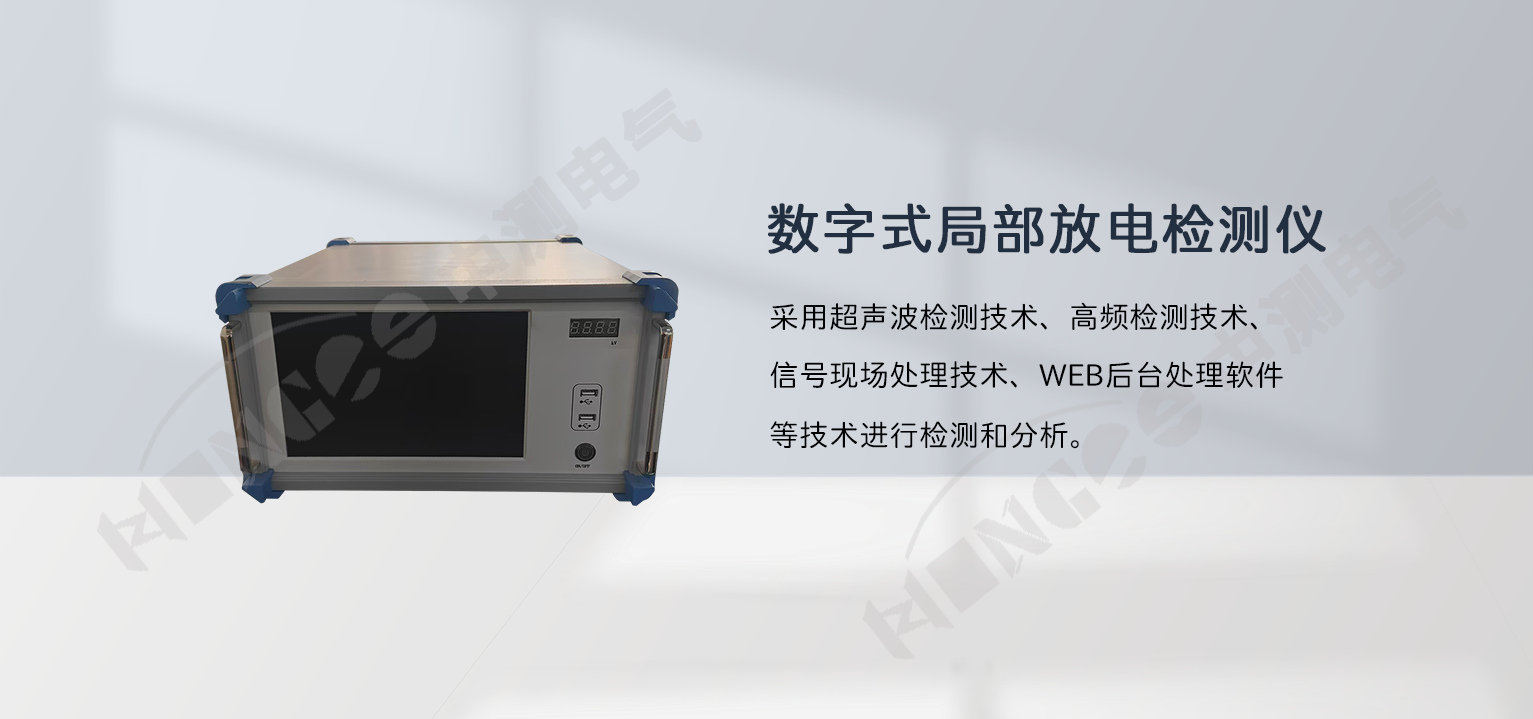

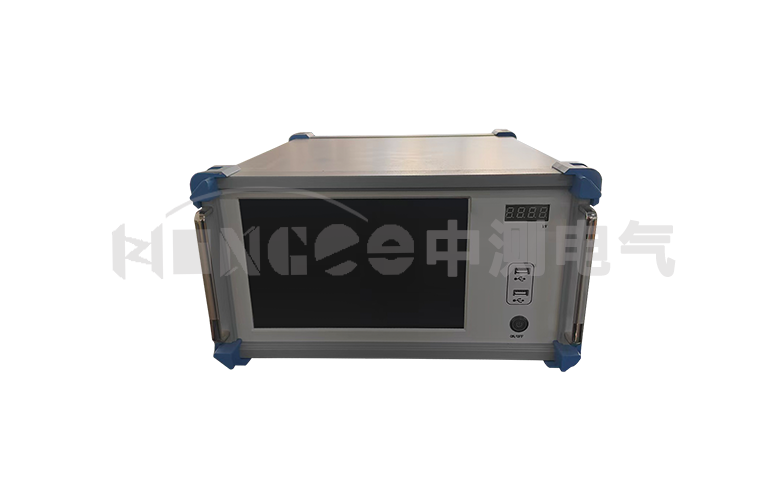

1、数字式局部放电检测仪：分析检测被试品产生的放电脉冲，多种方式显示脉冲波形进行分析。

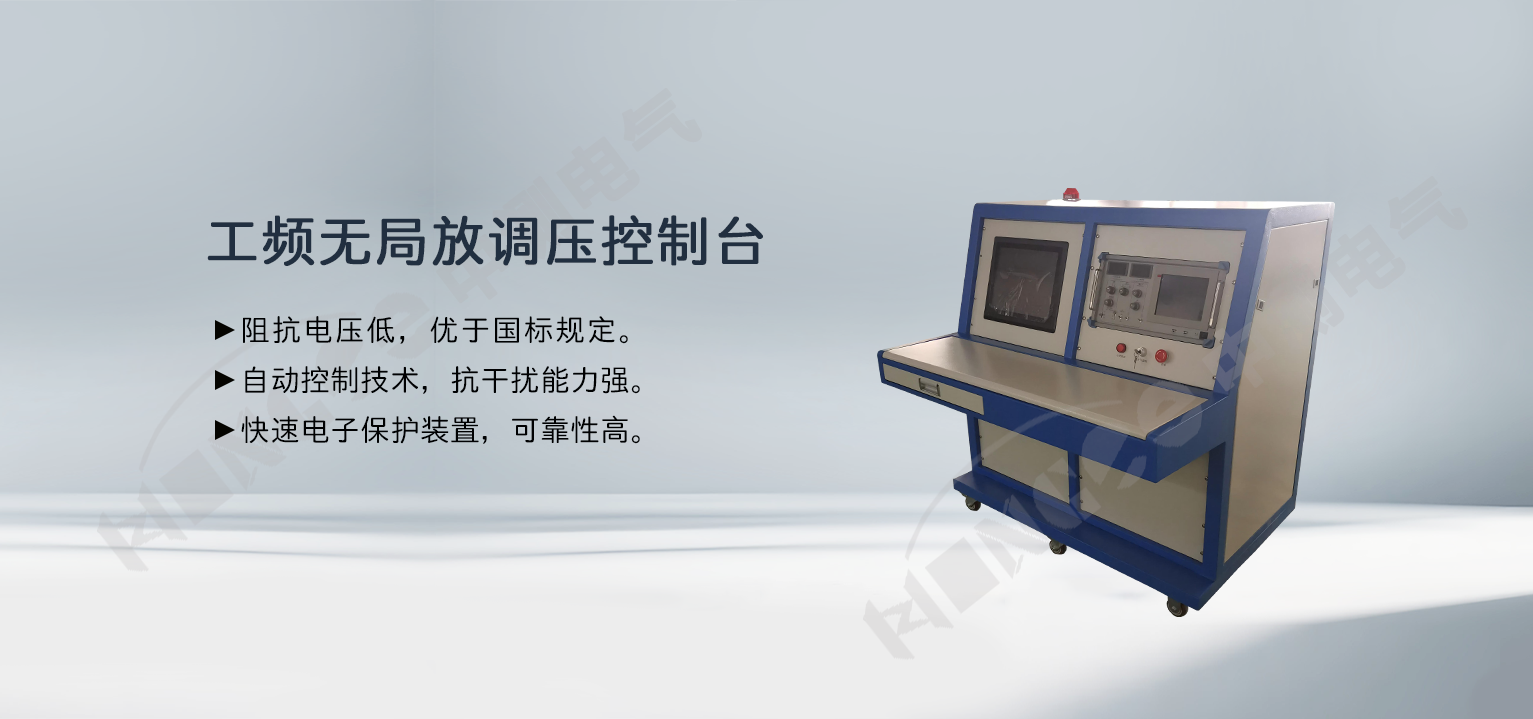

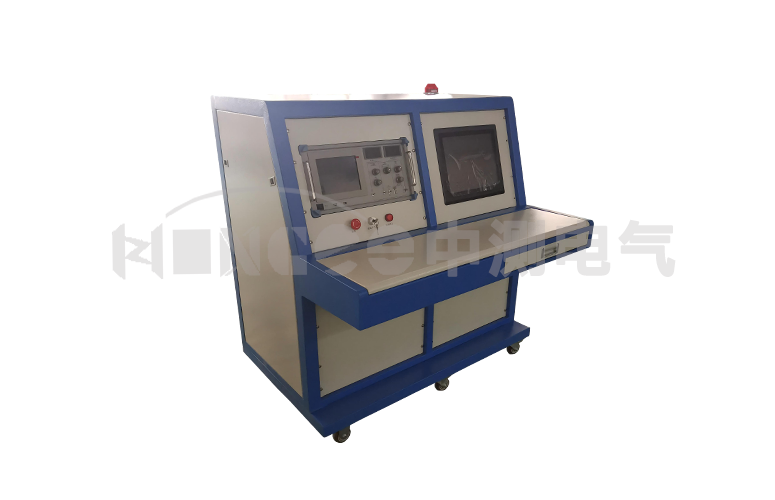

2、工频无局放调压控制台：控制无局放试验变压器输出指定的高电压。

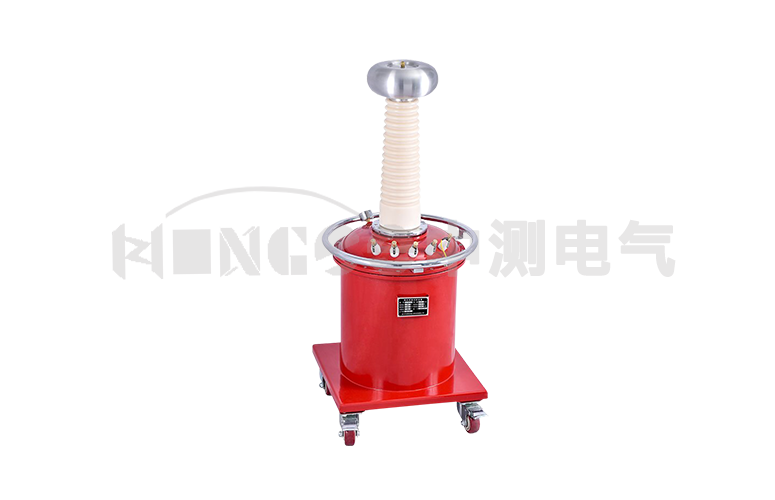

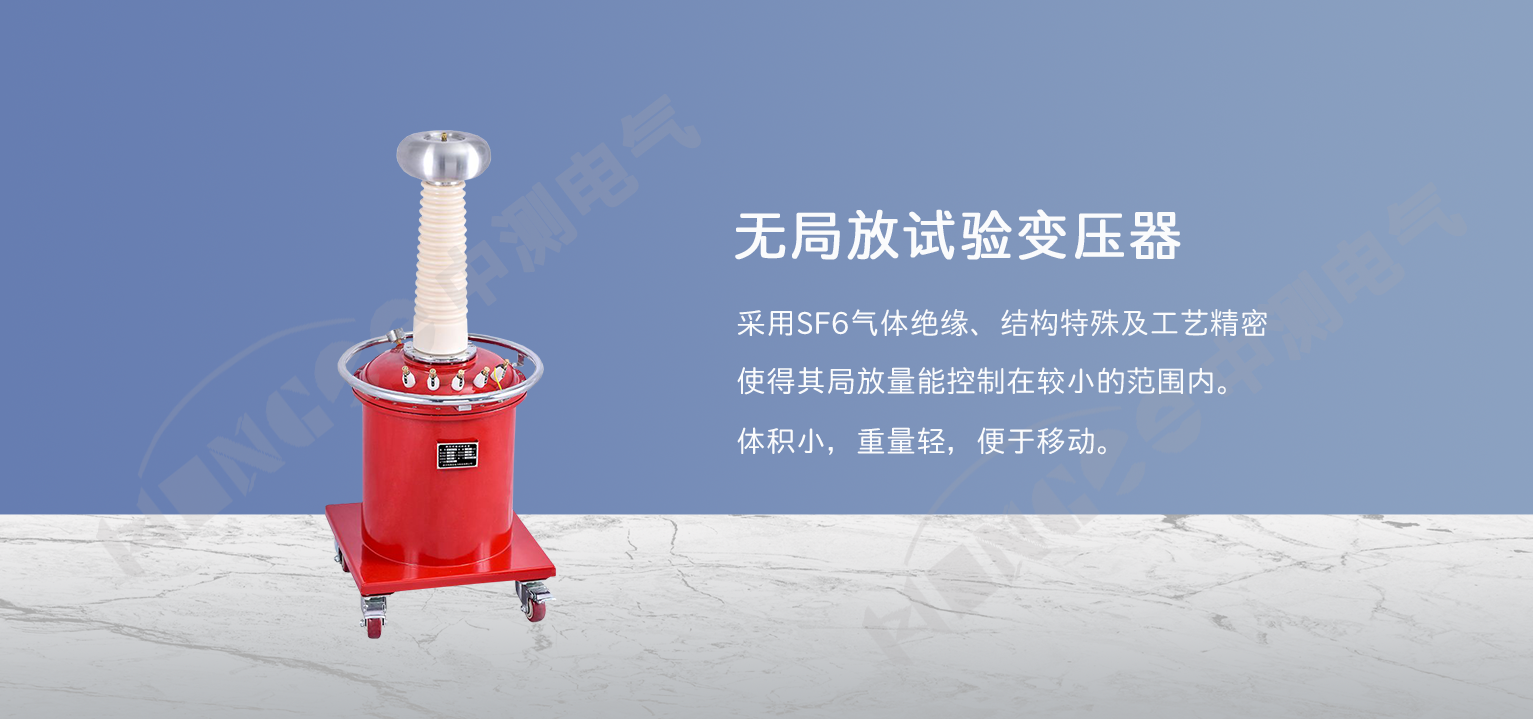

3、无局放试验变压器：主要是为整套试验装置提供稳定的高压电源。

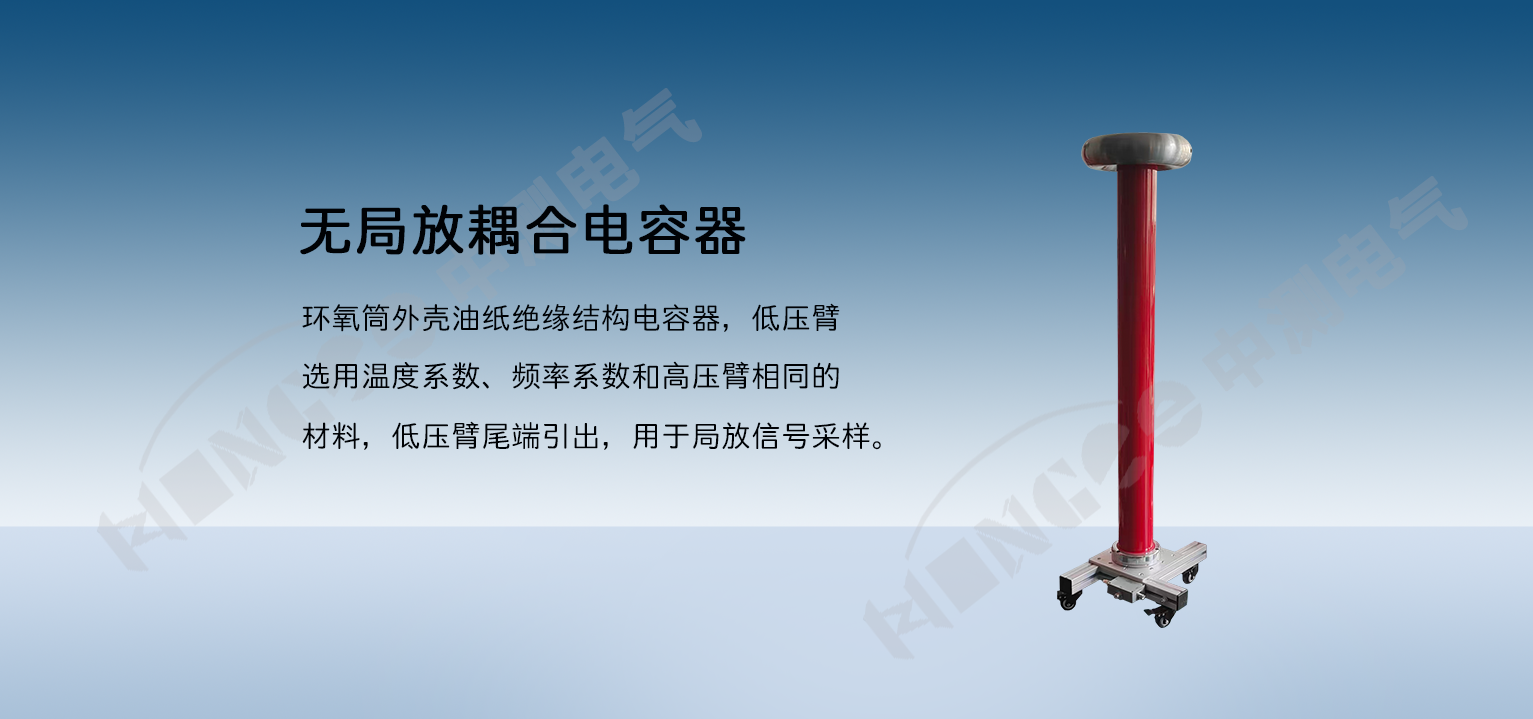

4、无局放耦合电容器：取得高压电路中的脉冲信号经局放仪检测被试品的局放量。
5、无局放隔离滤波装置：将试验变压器提供的高压电源变成较纯净的高压电源。
6、无局放保护电阻：保护高压试验设备和被试品。
【产品特点】
环氧绝缘筒，局部放电量小。
阻抗电压低，优于国标规定。
快速电子保护装置，可靠性高。
自动控制技术，自动化程度高，抗干扰能力强。
【产品参数】（特殊参数可定制）
| 数字式局部放电检测仪 |
| 测量通道 | 1个独立测量通道 |
| 采样精度 | 12Bit |
| 采样速率 | 每通道最大100MHz |
| 检测灵敏度 | 0.1pC |
| 测量范围 | 0.1pC～10000pC |
| 动态范围 | 大于80dB |
| 可测试品的电容量范围 | 6pF～250μF |
| 测量频带 | 3dB带宽10kHz～1MHz |
| 试验电源频率范围 | 50～400Hz |
| 程控滤波器分段 | 低端频率10K、20K、40K，80K |
| 高端频率100K、200K、300K，1000K |
| 本量程非线性误差 | 5% |
| 量程 | X1，X10，X100，X1000，X10000，X100000（>120dB） |
| 抗电压冲击能力 | 5000V，在各输入口和电源端（正、负、AC） |
| 电源 | AC220V±10%；频率45～65Hz；功率＜500W |
| 环境温度 | －15℃～+50℃ |
| 相对湿度 | ≤95%（20℃） |
| 海拔高度 | ≤3000m |
| 工频无局放调压控制台 |
| 电源输入 | AC380V±10% 单相 |
| 容量 | 50kVA |
| 输入电流 | 125A |
| 输出电压 | 0～430V 单相 |
| 输出电流 | 0～125A |
| 电压测量精度 | 0.5% |
| 电流测量精度 | 0.5% |
| 无局放试验变压器 |
| 额定容量 | 50kVA |
| 输入电压 | 400V±10% |
| 输出电压 | 0～100kV |
| 额定电压下本体局放量 | ≤1pC |
| 输出电流 | 500mA |
| 电压精度 | AC 1.5% |
| 电源失真度 | ＜3% |
| 绝缘介质 | SF6气体 |
| 外形尺寸 | 外径：450mm，高：1.5米 |
| 重量 | 130kg |
| 无局放耦合电容器 |
| 电容量 | 1000PF |
| 局放量 | 试验电压80kV时：≤1pC；试验电压100kV时：≤2pC |
| 高度 | 1300mm |
| 重量 | 23kg |
| 无局放隔离滤波装置 |
| 输入电压 | 380V±10% |
| 输出电压 | 380V±10% |
| 额定容量 | 50kVA |
| 空载损耗 | ≤5% |
| 阻抗电压 | ≤5% |
| 衰减效果 | 10KHZ～100KHZ≥20db；100KHZ～30MKZ≥60db |
| 外形尺寸 | 长400mm*宽300mm*高450mm |
| 重量 | 130kg |
| 无局放保护电阻 |
| 局放量 | ≤2pC |
| 外形尺寸 | 直径60mm*长度700mm |
| 重量 | 3kg |
