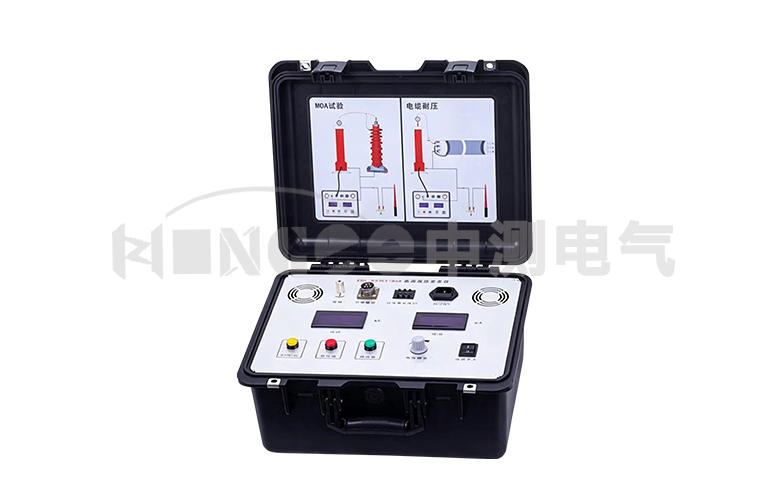

ZGF系列直流高压发生器
【产品简介】
ZGF系列直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
【适用范围】
1、阀式避雷器的电导电流试验。
2、电力变压器的直流耐压试验及泄漏电流测量。
3、高压电缆（35～500kV及以下）的直流耐压试验及泄漏电流测量。
4、氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。
【产品特点】

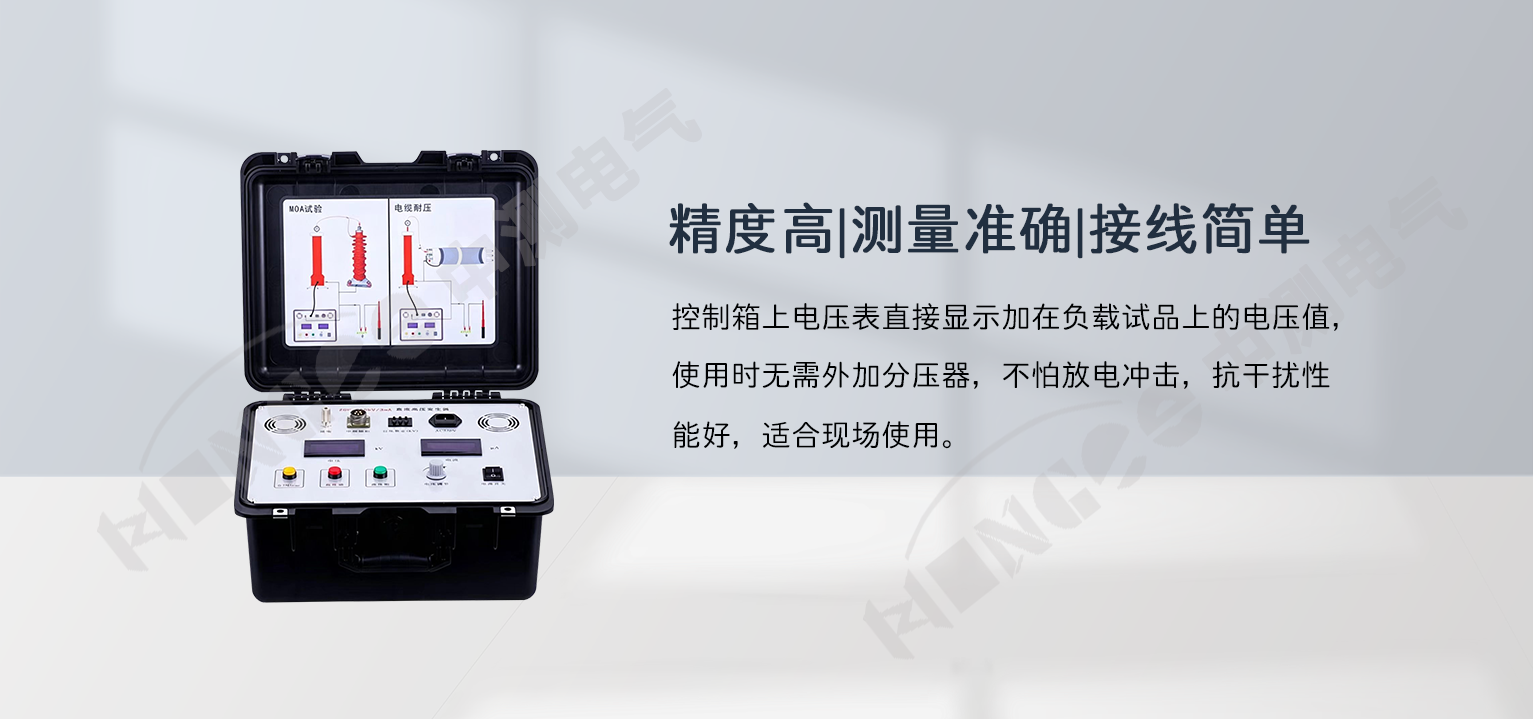

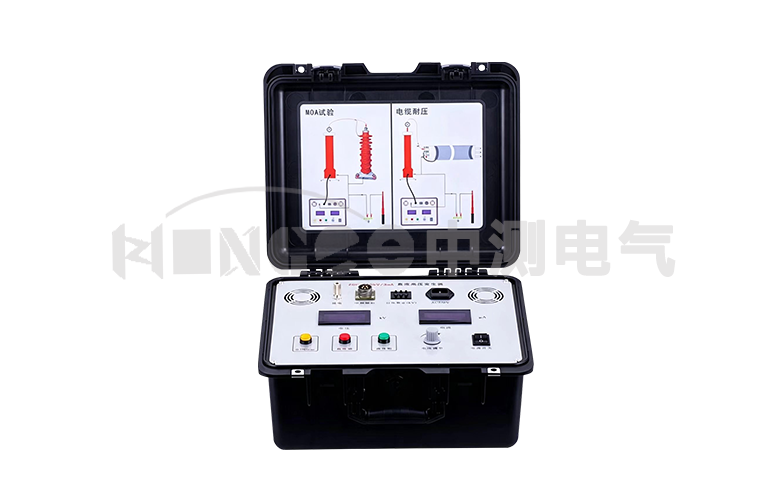

1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口多圈电位器，升压过程平稳，调节精度高。
3、负极性输出、零位启动、连续可调、有过电压、过电流、接地保护等各种保护功能。自动保护电路功能强，保护完善可靠，操作安全。

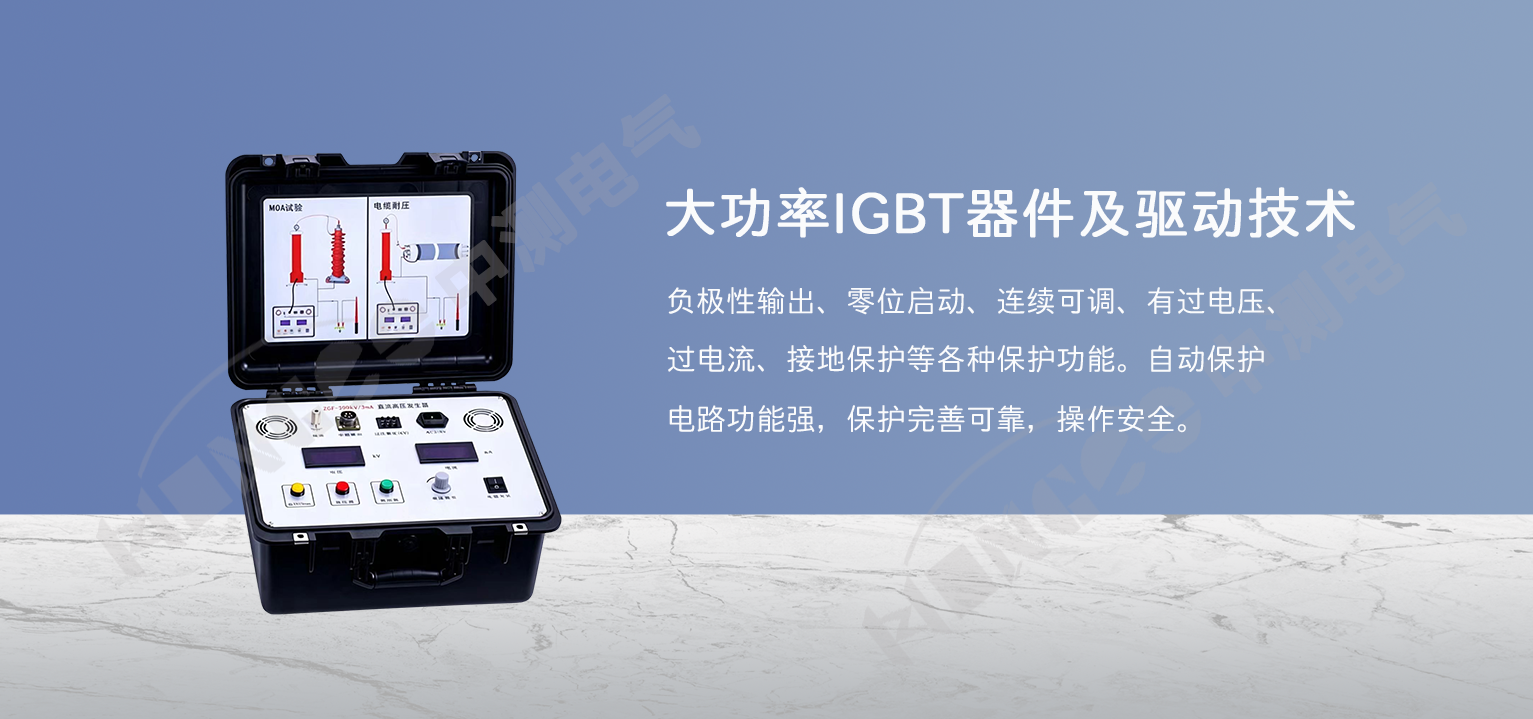

4、采用先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM中频脉宽调制技术和大功率IGBT器件，输出高压稳定度更高，纹波系数更小。
5、高精度0.75U DC1mA功能，为做氧化锌避雷器测量带来极大的方便。

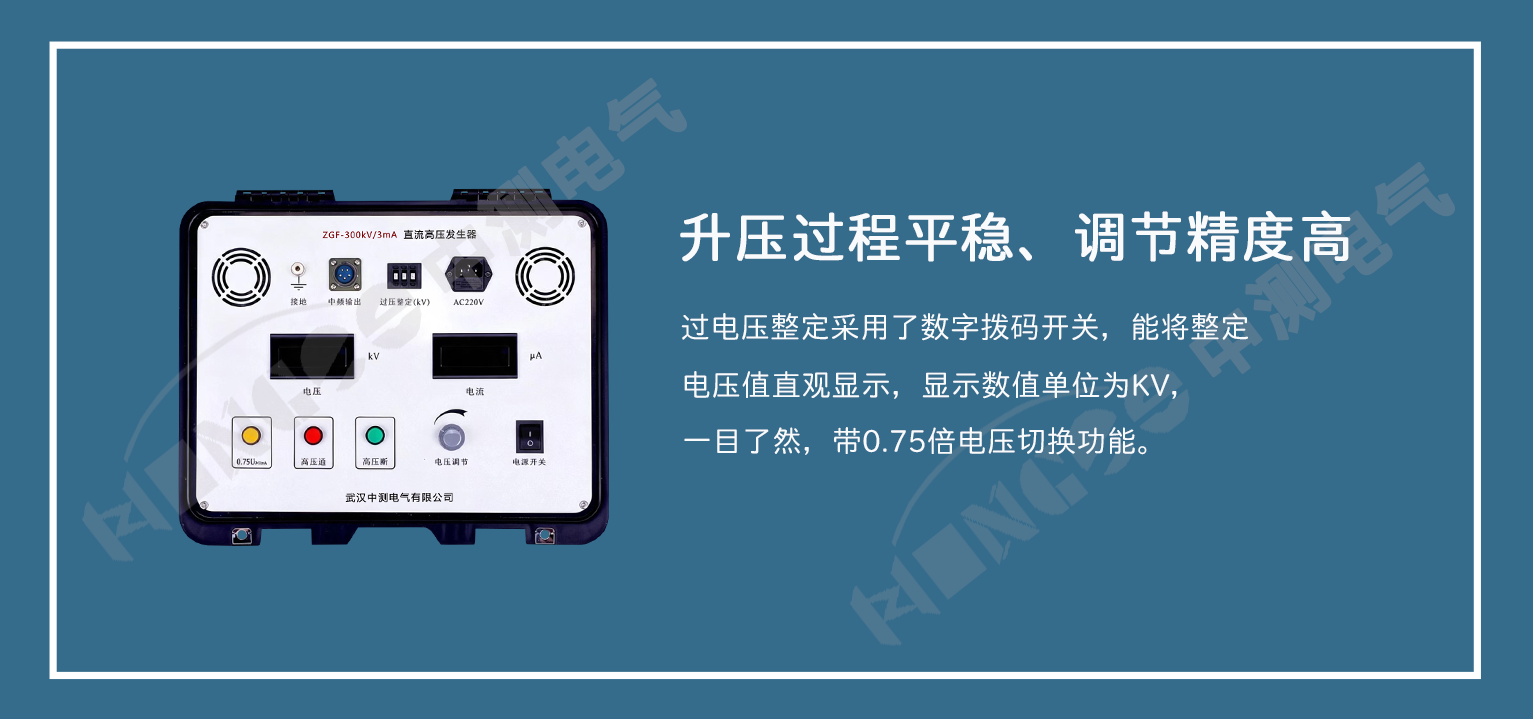

6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。

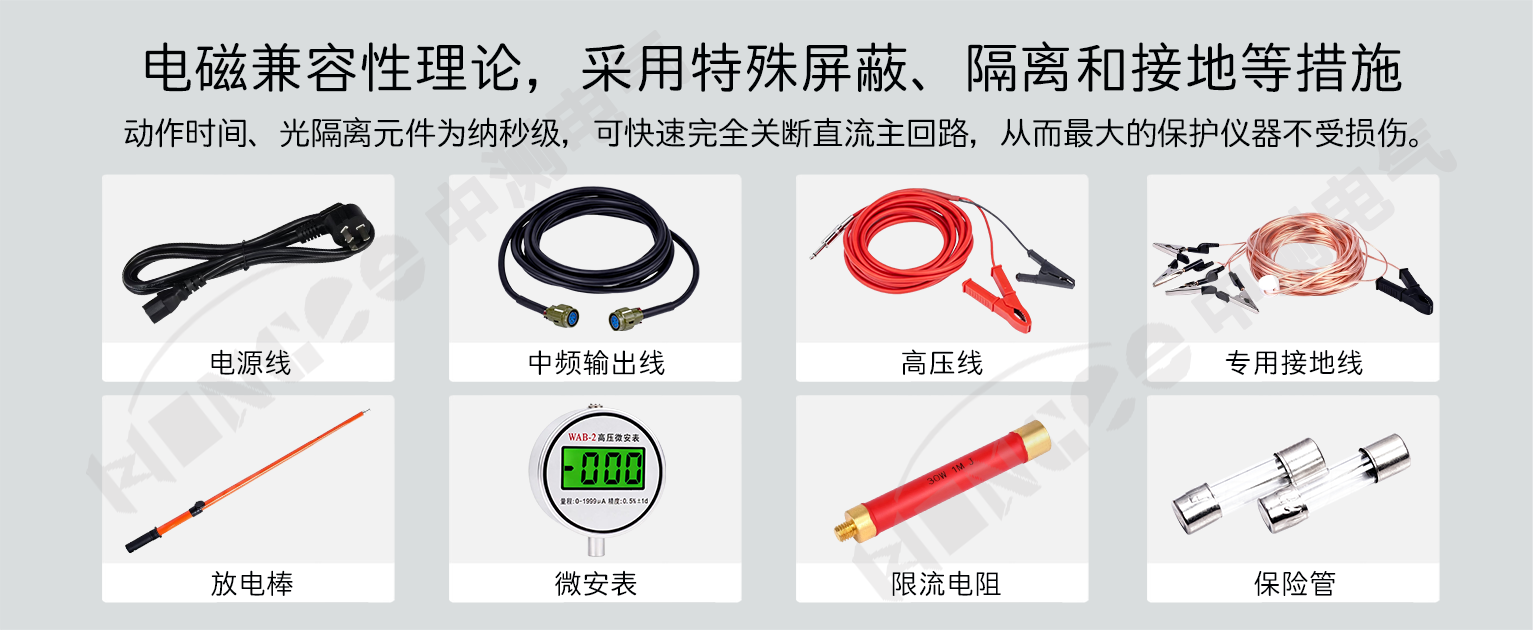

7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。

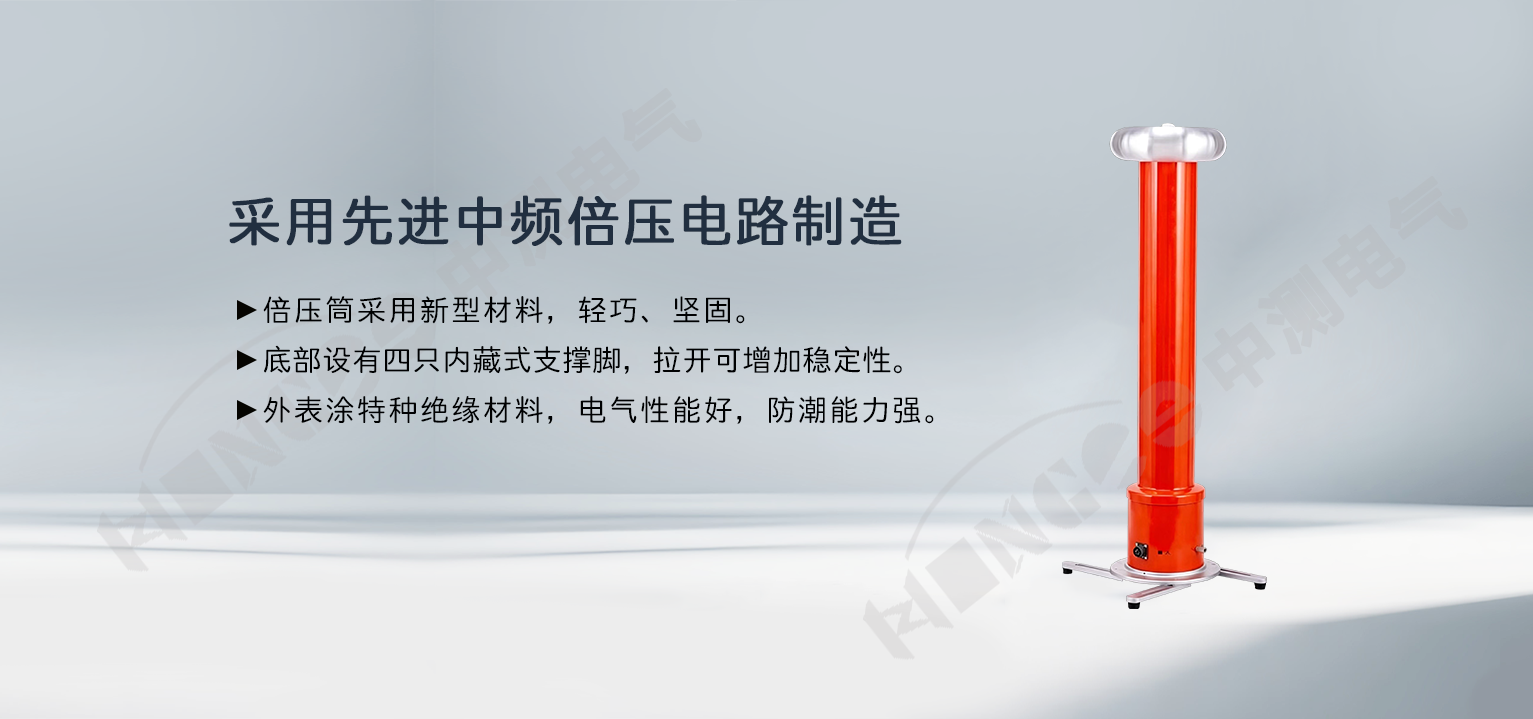

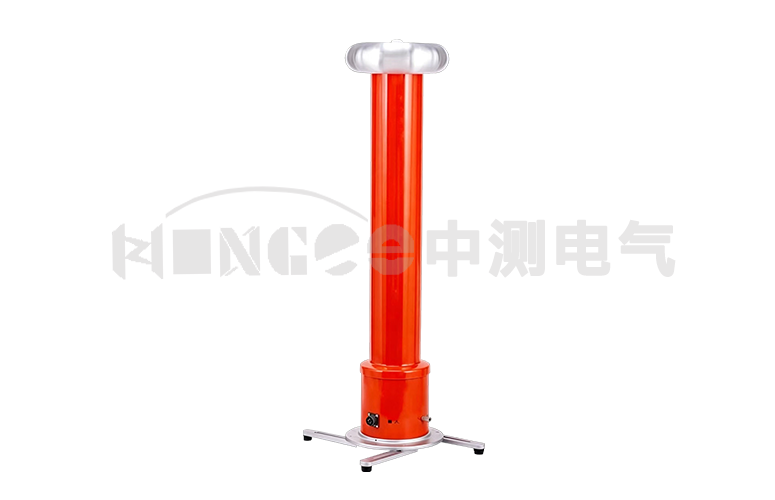

8、倍压筒采用新型材料，轻巧、坚固。底部设有四只内藏式支撑脚，使用时，拉开内藏式支撑脚可增加倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。

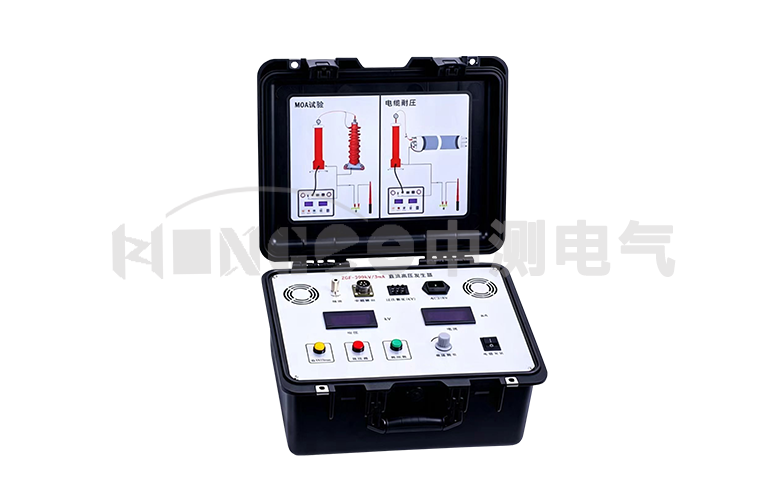

9、机箱采用工程塑料机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
【产品参数】（特殊参数可定制）
| 规格参数 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
| 输出电压（kV） | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
| 输出电流（mA） | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 充电电流（mA） | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 |
| 输出功率（W） | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
| 控制箱质量（kg） | 9.5 | 9.5 | 9.5 | 10.5 | 10.5 | 10.5 | 10.8 | 10.8 | 10.8 |
| 倍压筒质量（kg） | 22.5 | 22.5 | 22.5 | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 |
倍压筒高度 （mm） | Φ120 *970 | Φ120 *970 | Φ120 *970 | Φ120 *1200 | Φ120 *1200 | Φ120 *1200 | Φ140 *1600 | Φ140 *1600 | Φ140 *1600 |
| 纹波系数 | ≤1.0% | ≤2.0% |
| 电压测量误差 | 1.0%±2个字 |
| 电流测量误差 | 1.0%±2个字 |
| 过压整定误差 | ≤1% |
| 0.75切换误差 | ≤1% |
| 电压稳定度 | 电源电压变化±10%时≤0.5% |
| 电源 | 单相交流 220V±10% 50Hz |
| 工作方式 | 间断使用：额定负载30分钟 |
| 1.1倍额定电压使用：10分钟 |
| 工作环境 | 温度：-15℃～+50℃ |
| 相对湿度：室温为25℃时不大于90%（无凝露） |
| 海拔高度：2000米以下 |
| 结构特点 | 电气绝缘倍压筒 |
| 空气绝缘、无泄漏之虑 |
| 过压保护采用数字拨码开关，一目了然 |
| 便携式机箱，现场更方便 |
