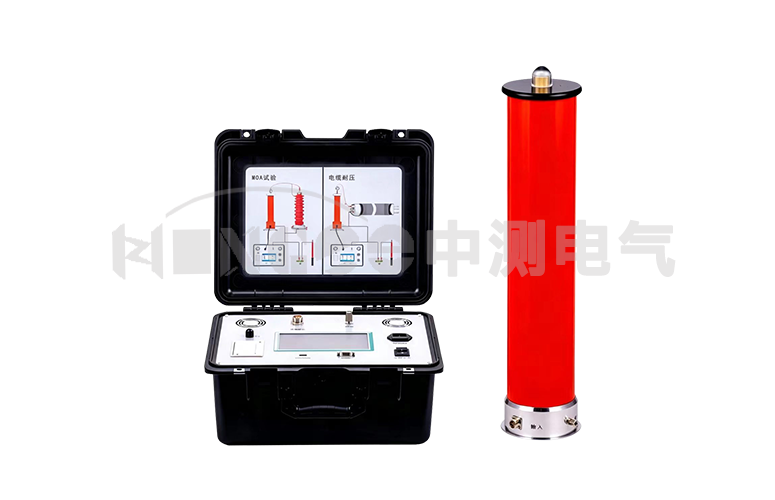

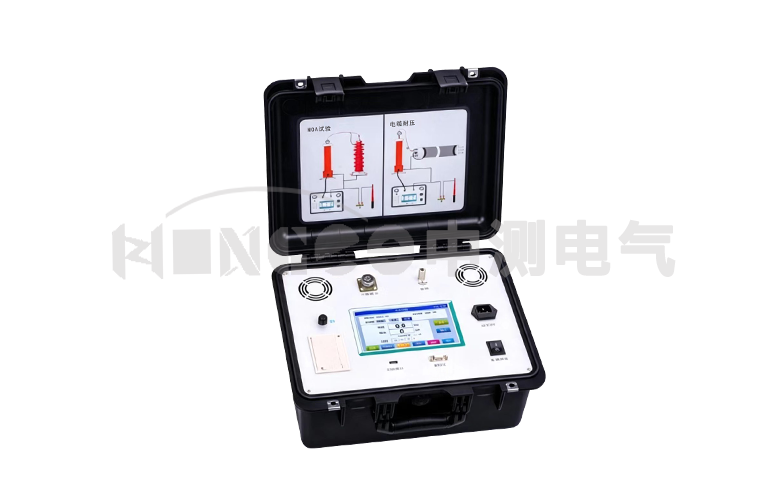

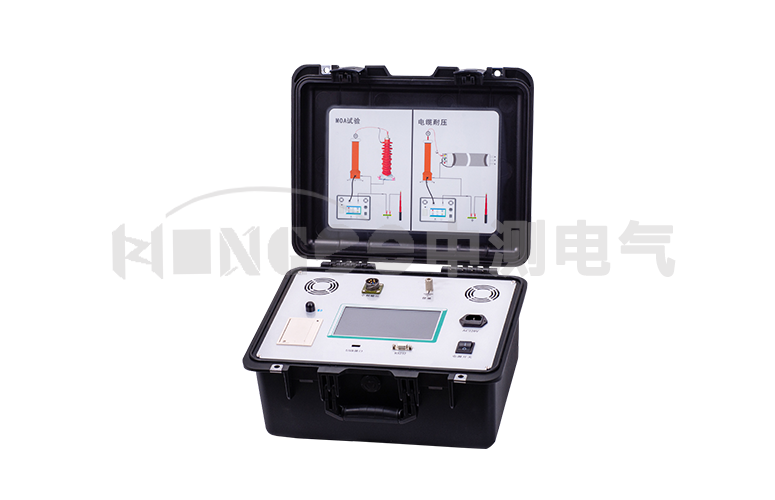

ZGF-Z智能型直流高压发生器
【产品简介】
智能型直流高压发生器，主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
仪器采用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，增加了全自动氧化锌避雷器测量，自动耐压试验功能，并可以直接打印试验报告及保存试验报告，保留了手动方式。
【产品特点】

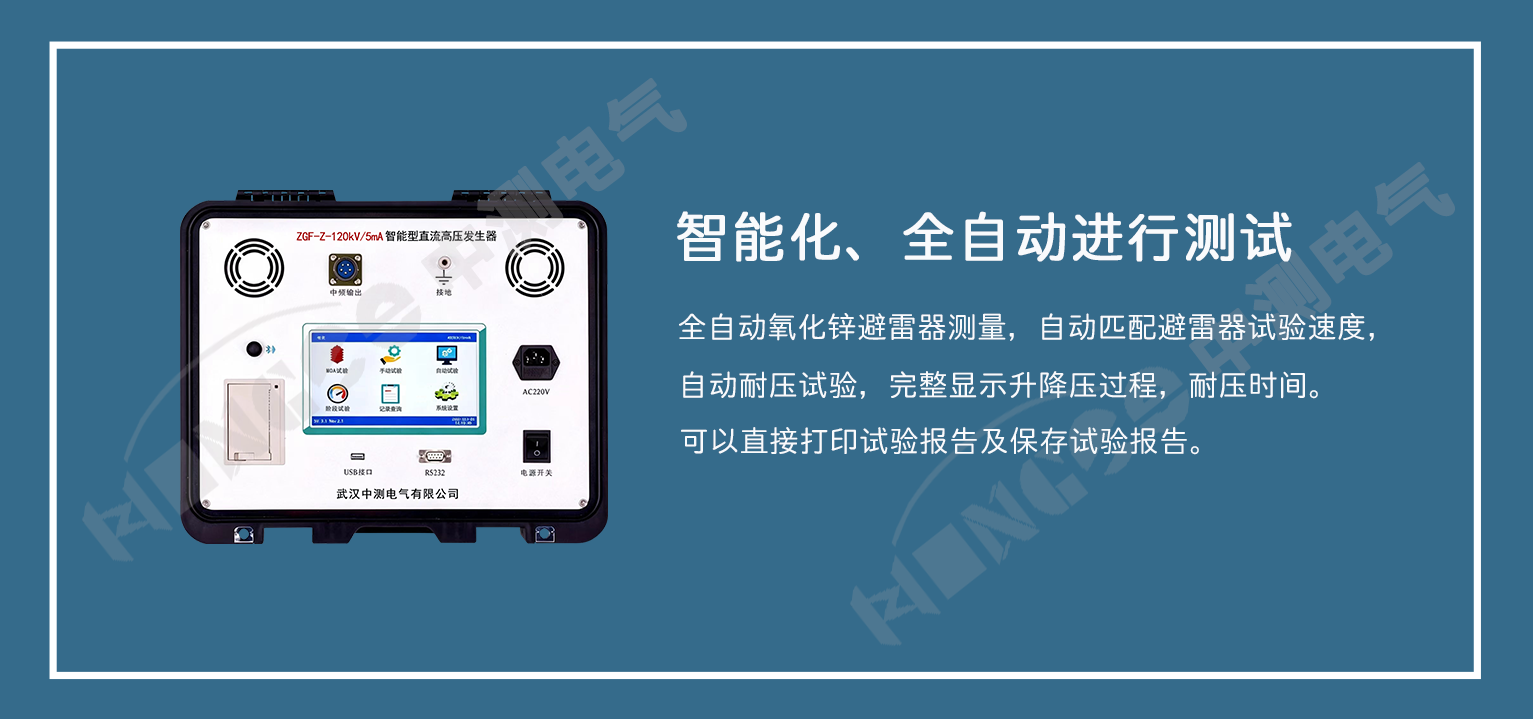

1、全自动避雷器试验、阶段试验完整显示升降压过程，耐压时间。

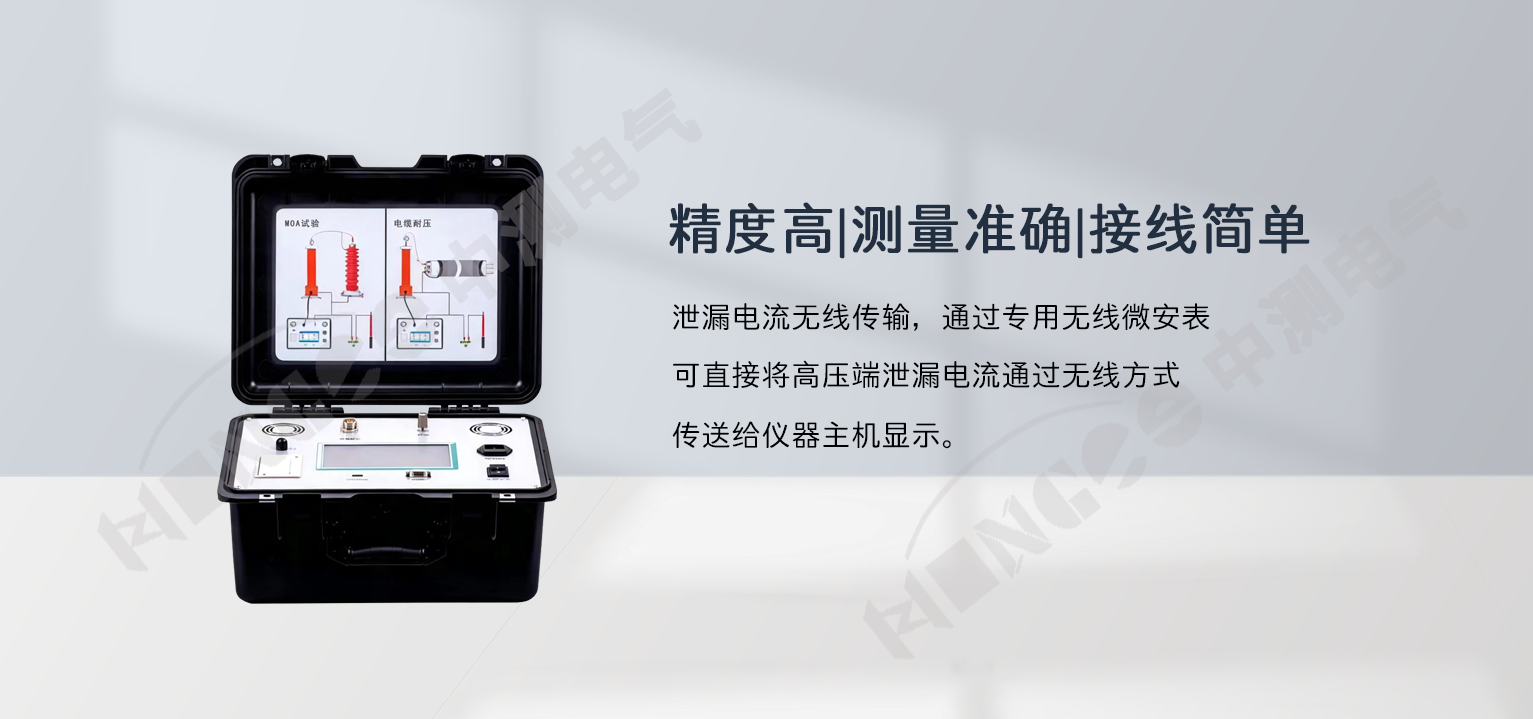

2、泄漏电流无线传输，通过专用无线微安表，可直接将高压端泄漏电流通过无线方式传送给仪器主机显示。
3、支持国网《Q_GDW 12482.1-2024 电气设备数字化测试数据与通信技术规范》协议，通过串口RS232可上传相关数据。
4、自动匹配避雷器试验速度，通过选择不同电压等级避雷器自动调整升降压速度，可极大幅度缩短试验时间。
5、自动耐压试验，完整显示升降压过程，耐压时间。
6、采用AIPWM技术，对PWM不准确线性度进行了调整，精度得到了大幅度提高。
7、仪器增加了万年历和时间功能，试验报告带有时间和日期。

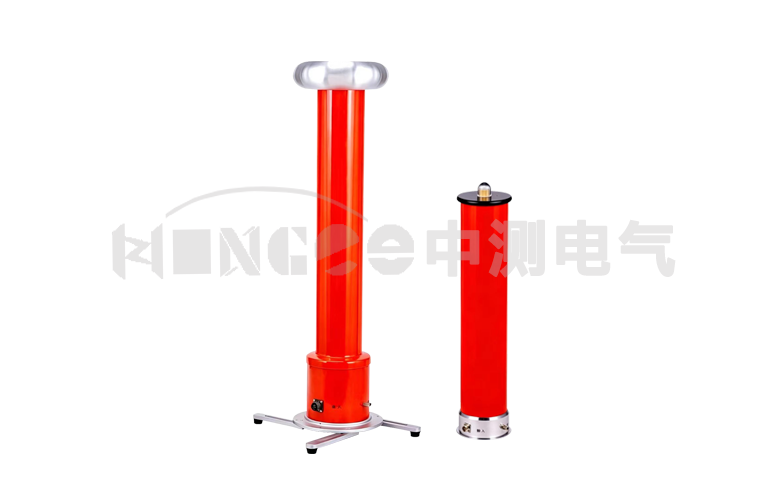

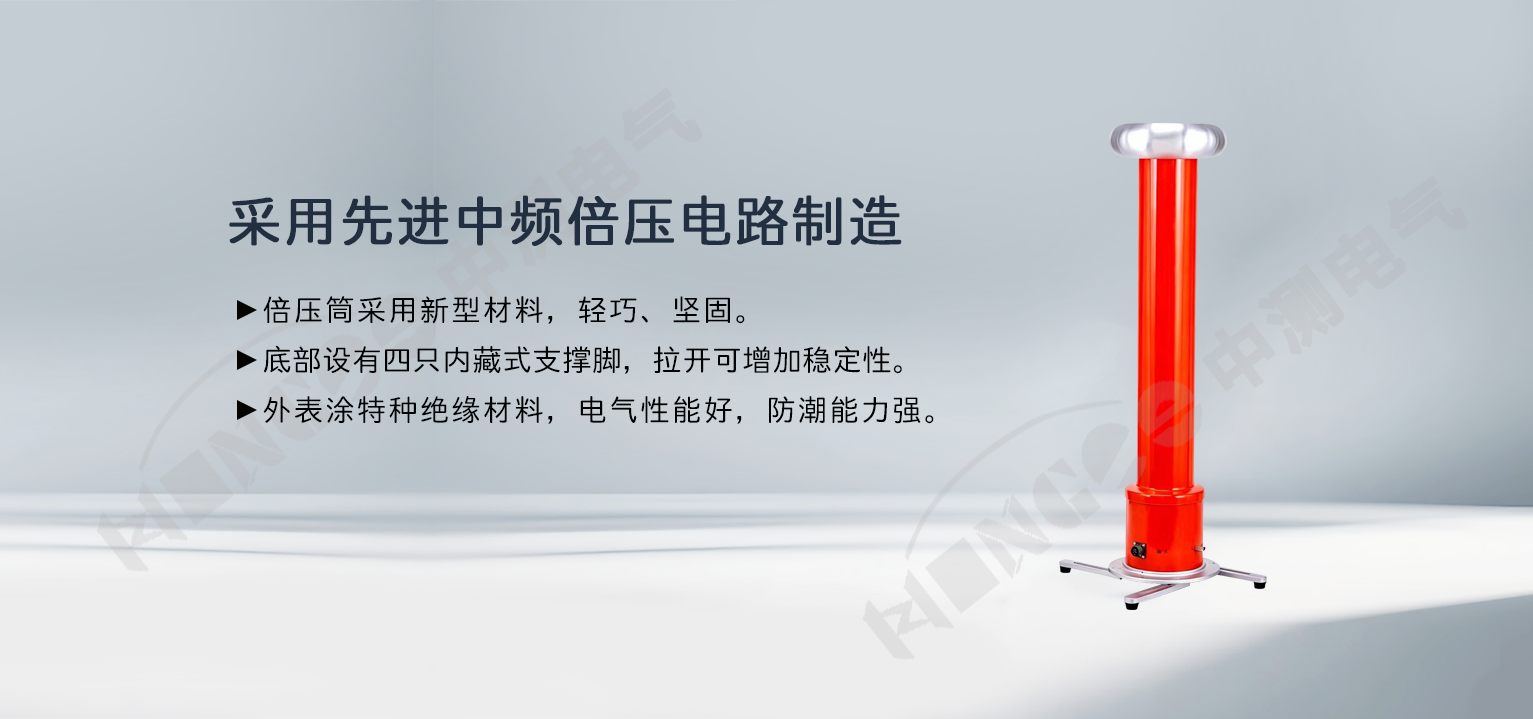

8、倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
【产品参数】（特殊参数可定制）
| 规格参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 |
| 输出电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 200 |
| 输出电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 充电电流(mA) | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 |
| 输出功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | 400 | 600 | 1000 |
| 倍压筒质量(kg) | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 | 22.5 | 22.5 | 22.5 |
| 倍压筒高度(mm) | Φ120*1200 | Φ120*1200 | Φ120*1200 | Φ140*1600 | Φ140*1600 | Φ140*1600 | Φ120*970 | Φ120*970 | Φ120*970 |
| 控制箱质量(kg) | 4.5 | 7.9 |
| 纹波系数 | ≤1.0% |
| 电压测量误差 | 1.0%±2个字 |
| 电流测量误差 | 1.0%±2个字 |
| 过压整定误差 | ≤1% |
| 0.75切换误差 | ≤1% |
| 电压稳定度 | 电源电压变化±10%时≤0.5% |
| 工作电源 | 单相交流 220V±10% 50Hz |
| 工作方式 | 间断使用：额定负载30分钟 |
| 1.1倍额定电压使用：10分钟 |
| 工作环境 | 温度：-15℃～+50℃ |
| 相对湿度：室温为25℃时不大于90%（无凝露） |
| 海拔高度：2000米以下 |
| 结构特点 | 具有全自动做氧化锌避雷器试验 |
| 具有手动调节电压输出功能 |
